XVHL VA / XVHS VA

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

прямые

Материал:

нержавеющая сталь

Модель:

Глухой штуцер

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Внутренний конус 24°

И наши менеджеры свяжутся с Вами в ближайшее время!

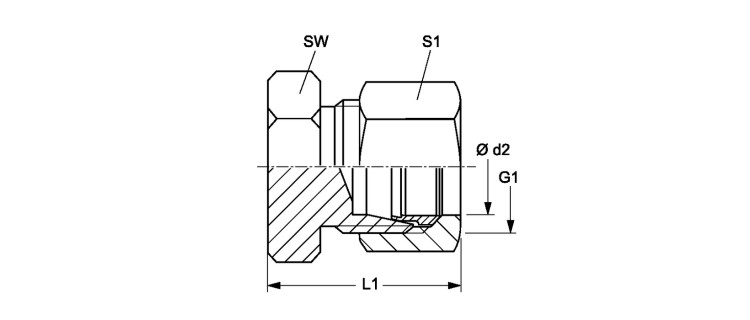

Глухой штуцер

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	L1 mm	SW mm	S1
XVHL NW 04 VA	L	6	PN 315	6	M 12 x 1,5	22	12	14
XVHL NW 06 VA	L	8	PN 315	8	M 14 x 1.5	23	14	17
XVHL NW 08 VA	L	10	PN 315	10	M 16 x 1.5	24	17	19
XVHL NW 10 VA	L	12	PN 315	12	M 18 x 1,5	25	19	22
XVHL NW 13 VA	L	15	PN 315	15	M 22 x 1.5	26	24	27
XVHL NW 16 VA	L	18	PN 315	18	M 26 x 1,5	28	27	32
XVHL NW 20 VA	L	22	PN 160	22	M 30 x 2	30	32	36
XVHL NW 25 VA	L	28	PN 160	28	M 36 x 2	31	41	41
XVHL NW 32 VA	L	35	PN 160	35	M 45 x 2	36	46	50
XVHL NW 40 VA	L	42	PN 160	42	M 52 x 2	39	55	60
XVHS NW 03 VA	S	6	PN 630	6	M 14 x 1.5	26	14	17
XVHS NW 04 VA	S	8	PN 630	8	M 16 x 1.5	28	17	19
XVHS NW 06 VA	S	10	PN 630	10	M 18 x 1,5	29	19	22
XVHS NW 08 VA	S	12	PN 630	12	M 20 x 1.5	31	22	24
XVHS NW 10 VA	S	14	PN 630	14	M 22 x 1.5	34	24	27
XVHS NW 13 VA	S	16	PN 400	16	M 24 x 1.5	34	27	30
XVHS NW 16 VA	S	20	PN 400	20	M 30 x 2	39	32	36
XVHS NW 20 VA	S	25	PN 400	25	M 36 x 2	44	41	46
XVHS NW 25 VA	S	30	PN 400	30	M 42 x 2	47	46	50
XVHS NW 32 VA	S	38	PN 315	38	M 52 x 2	54	55	60
