XVHLL / XVHL / XVHS
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Глухой штуцер
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

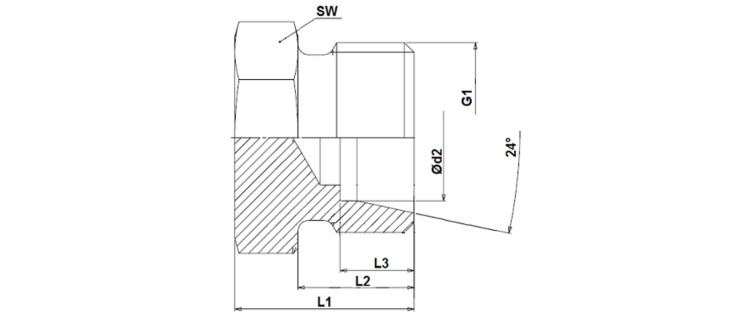

Глухой штуцер
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XVHLL 04 | LL | 4 | PN 100 | 4 | M 8 x 1 | 12 | 8.0 | 4.0 | 9 |
| XVHLL 05 | LL | 5 | PN 100 | 5 | M 10 x 1 | 12 | 8.0 | 5.5 | 11 |
| XVHLL 06 | LL | 6 | PN 100 | 6 | M 10 x 1 | 12 | 8.0 | 5.5 | 11 |
| XVHLL 08 | LL | 8 | PN 100 | 8 | M 12 x 1 | 14 | 9.0 | 5.5 | 12 |
| XVHL NW 04 | L | 6 | PN 315 | 6 | M 12 x 1,5 | 14 | 10.0 | 7.0 | 12 |
| XVHL NW 06 | L | 8 | PN 315 | 8 | M 14 x 1.5 | 15 | 10.0 | 7.0 | 14 |
| XVHL NW 08 | L | 10 | PN 315 | 10 | M 16 x 1.5 | 16 | 11.0 | 7.0 | 17 |
| XVHL NW 10 | L | 12 | PN 315 | 12 | M 18 x 1,5 | 17 | 11.0 | 7.0 | 19 |
| XVHL NW 13 | L | 15 | PN 315 | 15 | M 22 x 1.5 | 18 | 12.0 | 7.0 | 24 |
| XVHL NW 16 | L | 18 | PN 315 | 18 | M 26 x 1,5 | 19 | 12.0 | 7.5 | 27 |
| XVHL NW 20 | L | 22 | PN 160 | 22 | M 30 x 2 | 21 | 14.0 | 7.5 | 32 |
| XVHL NW 25 | L | 28 | PN 160 | 28 | M 36 x 2 | 22 | 14.0 | 7.5 | 41 |
| XVHL NW 32 | L | 35 | PN 160 | 35 | M 45 x 2 | 25 | 16.0 | 10.5 | 46 |
| XVHL NW 40 | L | 42 | PN 160 | 42 | M 52 x 2 | 27 | 16.0 | 11.0 | 55 |
| XVHS NW 03 | S | 6 | PN 630 | 6 | M 14 x 1.5 | 18 | 12.0 | 7.0 | 14 |
| XVHS NW 04 | S | 8 | PN 630 | 8 | M 16 x 1.5 | 20 | 12.0 | 7.0 | 17 |
| XVHS NW 06 | S | 10 | PN 630 | 10 | M 18 x 1,5 | 20 | 12.0 | 7.5 | 19 |
| XVHS NW 08 | S | 12 | PN 630 | 12 | M 20 x 1.5 | 22 | 12.0 | 7.5 | 22 |
| XVHS NW 10 | S | 14 | PN 630 | 14 | M 22 x 1.5 | 24 | 14.0 | 8.0 | 24 |
| XVHS NW 13 | S | 16 | PN 400 | 16 | M 24 x 1.5 | 24 | 14.0 | 8.5 | 27 |
| XVHS NW 16 | S | 20 | PN 400 | 20 | M 30 x 2 | 28 | 16.0 | 10.5 | 32 |
| XVHS NW 20 | S | 25 | PN 400 | 25 | M 36 x 2 | 32 | 18.0 | 12.0 | 41 |
| XVHS NW 25 | S | 30 | PN 400 | 30 | M 42 x 2 | 36 | 20.0 | 13.5 | 46 |
| XVHS NW 32 | S | 38 | PN 315 | 38 | M 52 x 2 | 39 | 22.0 | 16.0 | 55 |
