BZL / BZS
Норма:
DIN 2353,ISO 8434-1
Конструкция:
прямые
Материал:
Сталь
Модель:
Заглушка без накидной гайки
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Заглушка без накидной гайки

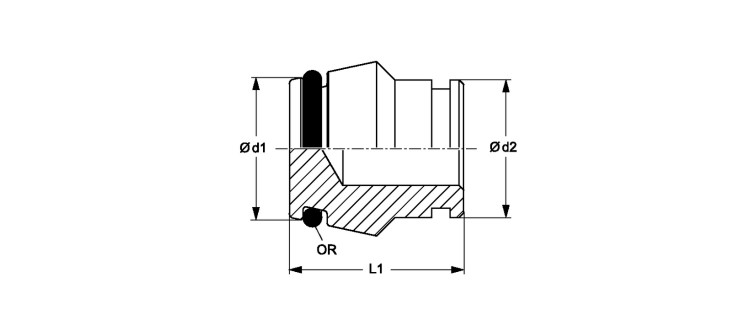

| Наименование | Серия | Betriebsdruck | Ø d1 mm |
Ø d2 mm |
L1 mm |
OR |
|---|---|---|---|---|---|---|
| BZL NW 04 | L | PN 315 | 6.6 | 6 | 18.5 | 4,0 x 1,5 |
| BZL NW 06 | L | PN 315 | 8.5 | 8 | 18.0 | 6,0 x 1,5 |
| BZL NW 08 | L | PN 315 | 10.6 | 10 | 19.5 | 7,5 x 1,5 |
| BZL NW 10 | L | PN 315 | 12.6 | 12 | 19.0 | 9,0 x 1,5 |
| BZL NW 13 | L | PN 315 | 15.5 | 15 | 19.0 | 12,0 x 2,0 |
| BZL NW 16 | L | PN 315 | 18.6 | 18 | 22.0 | 15,0 x 2,0 |
| BZL NW 20 | L | PN 160 | 22.6 | 22 | 22.0 | 20,0 x 2,0 |
| BZL NW 25 | L | PN 160 | 28.5 | 28 | 23.5 | 26,0 x 2,0 |
| BZL NW 32 | L | PN 160 | 36.0 | 35 | 27.0 | 32,0 x 2,5 |
| BZL NW 40 | L | PN 160 | 43.0 | 42 | 27.5 | 38,0 x 2,5 |
| BZS NW 10 | S | PN 630 | 14.5 | 14 | 21.0 | 10,0 x 2,0 |
| BZS NW 13 | S | PN 400 | 16.5 | 16 | 22.0 | 12,0 x 2,0 |
| BZS NW 16 | S | PN 400 | 20.9 | 20 | 26.5 | 16,3 x 2,4 |
| BZS NW 20 | S | PN 400 | 25.9 | 25 | 27.5 | 20,3 x 2,4 |
| BZS NW 25 | S | PN 400 | 31.0 | 30 | 28.5 | 25,3 x 2,4 |
| BZS NW 32 | S | PN 315 | 39.0 | 38 | 32.5 | 33,3 x 2,4 |
