WR HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Ввертное резьбовое соединение, угол 90°, франц.

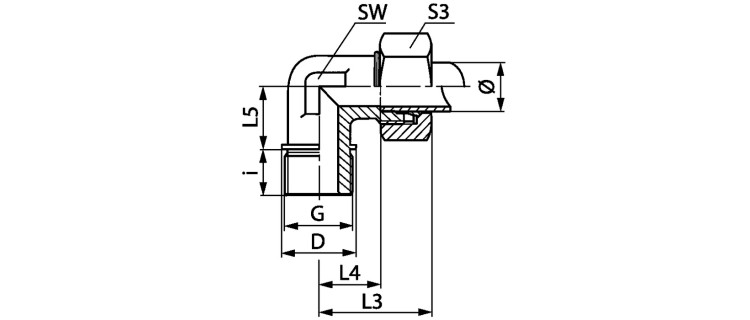

| Наименование | Наружный Ø трубы mm |
Betriebsdruck | G | i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
|---|---|---|---|---|---|---|---|---|---|
| WR NW 10 HF 1/4 | 13.25 | PN 400 | R 1/4" K | 12.3 | 38.5 | 16 | 23.5 | 19 | 27 |
| WR NW 10 HF | 13.25 | PN 400 | R 3/8" K | 12.7 | 38.5 | 16 | 23.7 | 19 | 27 |
| WR NW 10 HF 1/2 | 13.25 | PN 300 | R 1/2" K | 16.8 | 38.5 | 16 | 24.8 | 19 | 27 |
| WR NW 13 HF 1/4 | 16.75 | PN 250 | R 1/4" K | 12.3 | 41.5 | 18 | 30.0 | 24 | 30 |
| WR NW 13 HF 3/8 | 16.75 | PN 250 | R 3/8" K | 12.7 | 41.5 | 18 | 25.2 | 24 | 30 |
| WR NW 13 HF | 16.75 | PN 250 | R 1/2" K | 16.8 | 41.5 | 18 | 26.3 | 24 | 30 |
| WR NW 16 HF | 21.25 | PN 250 | R 1/2" K | 16.8 | 47.0 | 23 | 30.3 | 30 | 36 |
| WR NW 16 HF 3/4 | 21.25 | PN 250 | R 3/4" K | 18.1 | 47.0 | 23 | 30.0 | 30 | 36 |
| WR NW 20 HF | 26.75 | PN 250 | R 3/4" K | 18.1 | 52.0 | 27 | 36.0 | 36 | 42 |
| WR NW 20 HF 1 | 26.75 | PN 250 | R 1" K | 21.3 | 52.0 | 27 | 36.5 | 36 | 42 |
| WR NW 25 HF | 33.50 | PN 160 | R 1" K | 21.3 | 60.0 | 35 | 44.1 | 46 | 55 |
| WR NW 25 HF 1 1/4 | 33.50 | PN 160 | R 1.1/4" K | 23.6 | 60.0 | 35 | 43.3 | 46 | 55 |
