WN HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Ввертное резьбовое соединение, угол 90°, франц.

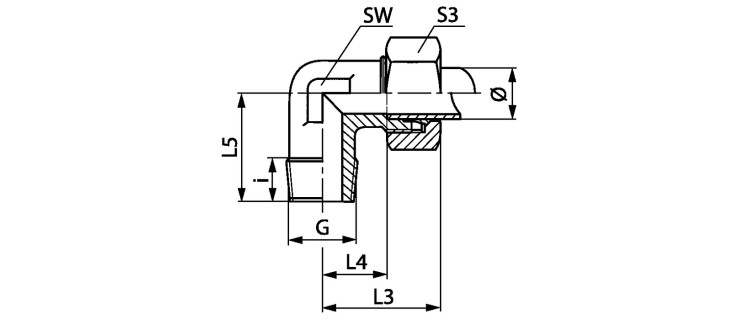

Наименование | Наружный Ø трубы mm |
Betriebsdruck | G | i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
---|---|---|---|---|---|---|---|---|---|
WN NW 10 HF | 13.25 | PN 400 | 3/8" -18 NPT | 12.4 | 38.5 | 16 | 22.9 | 19 | 27 |
WN NW 13 HF 3/8 | 16.75 | PN 250 | 3/8" -18 NPT | 12.4 | 41.5 | 18 | 24.4 | 24 | 30 |
