VEW HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Наружный конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Резьбовое соединение, угол 90°, франц. серия

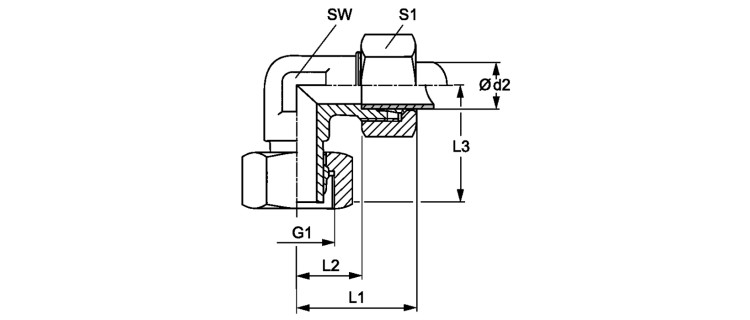

| Наименование | Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|
| VEW NW 10 HF | PN 300 | 13.25 | M 20 x 1.5 | 25 | 16 | 30.5 | 19 | 27 |
| VEW NW 13 HF | PN 300 | 16.75 | M 24 x 1.5 | 27 | 18 | 32.5 | 24 | 30 |
| VEW NW 16 HF | PN 200 | 21.25 | M 30 x 1.5 | 32 | 23 | 36.5 | 30 | 36 |
| VEW NW 20 HF | PN 200 | 26.75 | M 36 x 1.5 | 36 | 27 | 41.0 | 36 | 46 |
| VEW NW 25 HF | PN 160 | 33.50 | M 45 x 1.5 | 44 | 35 | 47.5 | 46 | 55 |
