TR HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Ввертное резьбовое соединение, T-образное, франц. серия

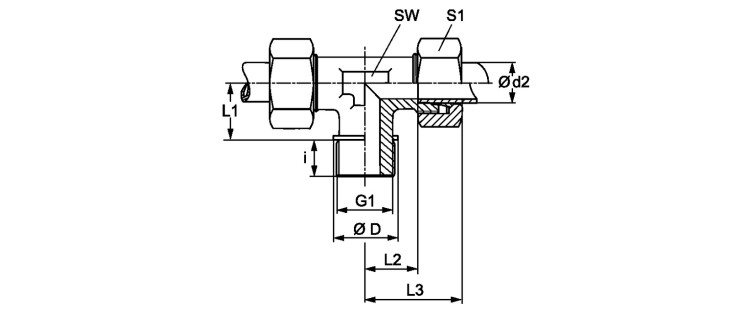

| Наименование | Ø d2 mm |
Betriebsdruck | G | i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
|---|---|---|---|---|---|---|---|---|---|
| TR NW 10 HF 1/4 | 13.25 | PN 400 | R 1/4" K | 12.3 | 38.5 | 16.0 | 23.5 | 19 | 27 |
| TR NW 10 HF | 13.25 | PN 250 | R 3/8" K | 12.7 | 38.5 | 16.0 | 23.7 | 19 | 27 |
| TR NW 13 HF 3/8 | 16.75 | PN 250 | R 3/8" K | 12.7 | 41.5 | 18.0 | 25.2 | 24 | 30 |
