Sirius

VR HF

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Сталь

Модель:

Ввертное резьбовое соединение

Соединение 1:

Наружная резьба BSP, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма B

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Французская серия

И наши менеджеры свяжутся с Вами в ближайшее время!

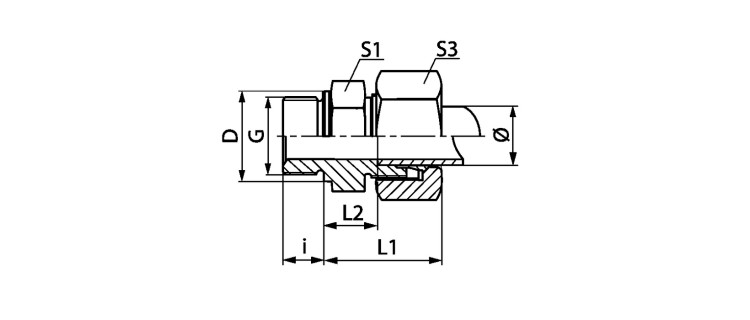

Ввертное резьбовое соединение, франц. серия

Наименование	Наружный Ø трубы mm	Betriebsdruck	G	D mm	i mm	L1 mm	L2 mm	S1	S3
VR NW 10 HF 1/4	13.25	PN 400	G 1/4" -19	18	10	33.0	10.5	22	27
VR NW 10 HF	13.25	PN 400	G 3/8" -19	22	10	34.5	12.0	22	27
VR NW 10 HF 1/2	13.25	PN 400	G 1/2" -14	26	10	34.5	12.0	22	27
VR NW 13 HF 1/4	16.75	PN 250	G 1/4" -19	18	10	34.5	12.0	27	30
VR NW 13 HF 3/8	16.75	PN 250	G 3/8" -19	22	10	35.5	12.0	27	30
VR NW 13 HF	16.75	PN 250	G 1/2" -14	26	12	36.5	13.0	27	30
VR NW 16 HF	21.25	PN 250	G 1/2" -14	26	12	39.0	15.0	32	36
VR NW 16 HF 3/4	21.25	PN 250	G 3/4" -14	32	16	40.5	16.5	32	36
VR NW 20 HF	26.75	PN 250	G 3/4" -14	32	16	41.5	16.5	41	42
VR NW 20 HF 1	26.75	PN 250	G 1" -11	39	16	43.5	18.5	42	42
VR NW 25 HF	33.50	PN 160	G 1" -11	39	16	45.5	20.5	46	55
