AVR F

Комплект поставки:
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Патрубок с режущим кольцом
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!

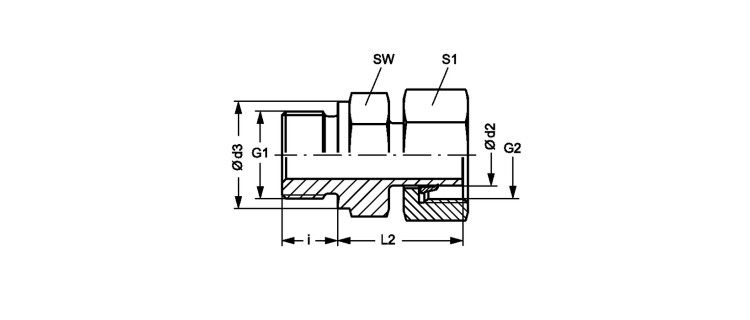

Ввертное резьбовое соединение, франц. серия

Наименование Betriebsdruck Ø d2
mm
G1 G2 Ø d3
mm
i
mm
L2
mm
SW
mm
S1
AVR NW 10 F 1/4 PN 400 13.25 G 1/4" -19 M 20 x 1.5 22 10 39.5 22 27
AVR NW 10 F PN 400 13.25 G 3/8" -19 M 20 x 1.5 22 10 41.0 22 27
AVR NW 13 F 3/8 PN 250 16.75 G 3/8" -19 M 24 x 1.5 26 10 43.0 22 30
AVR NW 13 F PN 250 16.75 G 1/2" -14 M 24 x 1.5 26 12 46.0 27 30
AVR NW 16 F PN 250 21.35 G 1/2" -14 M 30 x 1.5 26 12 48.0 27 36
AVR NW 16 F 3/4 PN 250 21.25 G 3/4" -14 M 30 x 1.5 32 16 53.5 32 36
AVR NW 20 F PN 250 26.75 G 3/4" -14 M 36 x 1.5 39 16 53.5 32 42
AVR NW 20 F 1 PN 250 26.75 G 1" -11 M 36 x 1.5 40 16 55.5 46 42
