Sirius

V HF

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Сталь

Модель:

Резьбовое соединение

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Внутренний конус 24°

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Французская серия

И наши менеджеры свяжутся с Вами в ближайшее время!

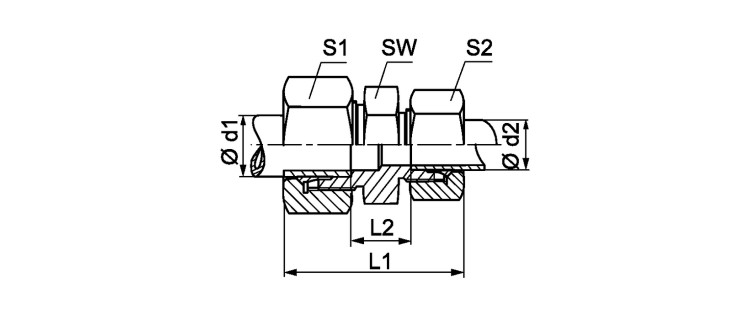

Резьбовое соединение, франц. серия

Наименование	Betriebsdruck	Ø d1 mm	Ø d2 mm	L1 mm	L2 mm	SW mm	S1	S2
V NW 10 HF	PN 400	13.25	13.25	58.0	13	22	27	27
V NW 13 HF 10	PN 250	16.75	13.25	60.0	14	27	30	27
V NW 13 HF	PN 250	16.75	16.75	61.0	14	27	30	30
V NW 16 HF 13	PN 250	21.25	16.75	64.5	17	32	36	30
V NW 16 HF	PN 250	21.25	21.25	67.0	19	32	36	36
V NW 20 HF 13	PN 250	26.75	16.75	66.5	18	41	42	30
V NW 20 HF	PN 250	26.75	26.75	70.0	20	36	42	42
V NW 25 HF 16	PN 160	33.50	21.25	73.0	24	46	55	36
V NW 25 HF 20	PN 160	33.50	26.75	74.0	24	46	55	42
V NW 25 HF	PN 160	33.50	33.50	76.0	26	46	55	55
