SV HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Сталь
Модель:
Переборочное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Переборочное резьбовое соединение, франц. серия

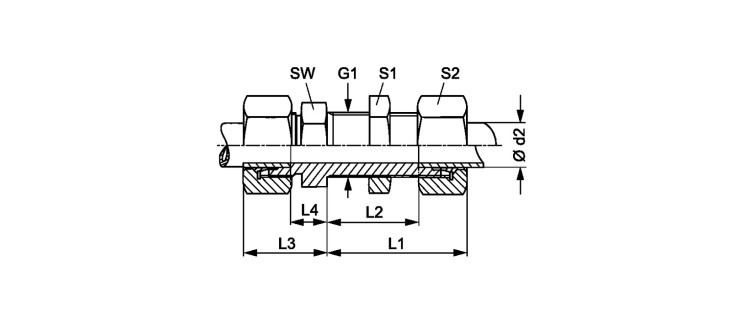

| Наименование | Ø d2 mm |
Betriebsdruck | G1 | L1 mm |
L2 mm |
L3 mm |
L4 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| SV NW 10 HF | 13.25 | PN 400 | M 20 x 1.5 | 47.5 | 25 | 32.5 | 10 | 27 | 27 | 27 |
| SV NW 13 HF | 16.75 | PN 250 | M 24 x 1.5 | 49.5 | 26 | 34.5 | 11 | 30 | 30 | 30 |
| SV NW 16 HF | 21.25 | PN 250 | M 30 x 1.5 | 52.0 | 28 | 37.0 | 13 | 36 | 36 | 36 |
| SV NW 20 HF | 26.75 | PN 160 | M 36 x 1.5 | 54.0 | 29 | 40.0 | 15 | 42 | 42 | 42 |
| SV NW 25 HF | 33.50 | PN 160 | M 45 x 1.5 | 58.0 | 33 | 44.0 | 19 | 55 | 55 | 55 |
