Sirius

GAR HF

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Сталь

Модель:

Навинчиваемое резьбовое соединение

Соединение 1:

Внутренняя резьба BSP, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Плоское уплотнение

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Французская серия

И наши менеджеры свяжутся с Вами в ближайшее время!

Навинчиваемое резьбовое соединение, франц. серия

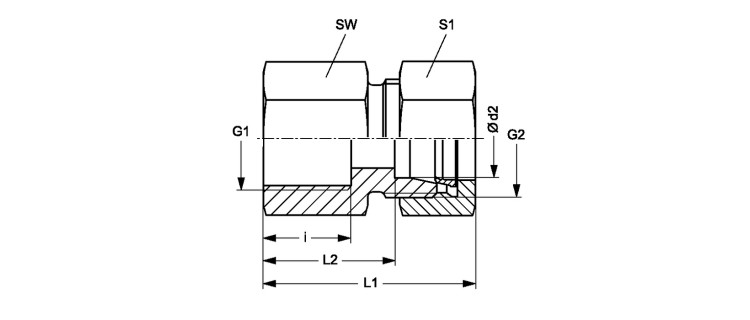

Наименование	Ø d2 mm	Betriebsdruck	G1	G2	i mm	L1 mm	L2 mm	SW mm	S1
GAR NW 10 HF 1/4	13.25	PN 400	G 1/4" -19	M 20 x 1.5	12	41.5	19	22	27
GAR NW 10 HF	13.25	PN 400	G 3/8" -19	M 20 x 1.5	12	41.5	19	22	27
GAR NW 10 HF 1/2	13.25	PN 400	G 1/2" -14	M 20 x 1.5	15	45.0	22	27	30
GAR NW 13 HF 3/8	16.75	PN 250	G 3/8" -19	M 24 x 1.5	12	42.5	19	27	30
GAR NW 13 HF	16.75	PN 250	G 1/2" -14	M 24 x 1.5	14	44.5	21	27	30
GAR NW 16 HF	21.25	PN 250	G 1/2" -14	M 30 x 1.5	14	47.0	23	32	36
