XK
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
K-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение
Соединение 1:
1-4 Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
1-4 Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

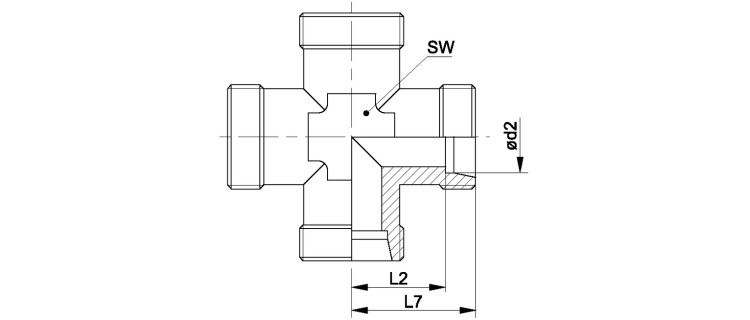

Резьбовое соединение, крестообразное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
L2 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|
| XK 04 LL | LL | 4 | PN 100 | 4 | 11.0 | 15.0 | 9 |
| XK 05 LL | LL | 5 | PN 100 | 5 | 9.5 | 15.0 | 9 |
| XK 06 LL | LL | 6 | PN 100 | 6 | 9.5 | 15.0 | 9 |
| XK 08 LL | LL | 8 | PN 100 | 8 | 11.5 | 17.0 | 12 |
| XK NW 04 HL | L | 6 | PN 315 | 6 | 12.0 | 19.0 | 12 |
| XK NW 06 HL | L | 8 | PN 315 | 8 | 14.0 | 21.0 | 12 |
| XK NW 08 HL | L | 10 | PN 315 | 10 | 15.0 | 22.0 | 14 |
| XK NW 10 HL | L | 12 | PN 315 | 12 | 17.0 | 24.0 | 17 |
| XK NW 13 HL | L | 15 | PN 315 | 15 | 21.0 | 28.0 | 19 |
| XK NW 16 HL | L | 18 | PN 315 | 18 | 23.5 | 31.0 | 24 |
| XK NW 20 HL | L | 22 | PN 160 | 22 | 27.5 | 35.0 | 27 |
| XK NW 25 HL | L | 28 | PN 160 | 28 | 30.5 | 38.0 | 36 |
| XK NW 32 HL | L | 35 | PN 160 | 35 | 34.5 | 45.0 | 41 |
| XK NW 40 HL | L | 42 | PN 160 | 42 | 40.0 | 51.0 | 50 |
| XK NW 03 HS | S | 6 | PN 630 | 6 | 16.0 | 23.0 | 12 |
| XK NW 04 HS | S | 8 | PN 630 | 8 | 17.0 | 24.0 | 14 |
| XK NW 06 HS | S | 10 | PN 630 | 10 | 17.5 | 25.0 | 17 |
| XK NW 08 HS | S | 12 | PN 630 | 12 | 21.5 | 29.0 | 17 |
| XK NW 10 HS | S | 14 | PN 630 | 14 | 22.0 | 30.0 | 19 |
| XK NW 13 HS | S | 16 | PN 400 | 16 | 24.5 | 33.0 | 24 |
| XK NW 16 HS | S | 20 | PN 400 | 20 | 26.5 | 37.0 | 27 |
| XK NW 20 HS | S | 25 | PN 400 | 25 | 30.0 | 42.0 | 36 |
| XK NW 25 HS | S | 30 | PN 400 | 30 | 35.5 | 49.0 | 41 |
| XK NW 32 HS | S | 38 | PN 315 | 38 | 41.0 | 57.0 | 50 |
