W90 O HJOF

Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

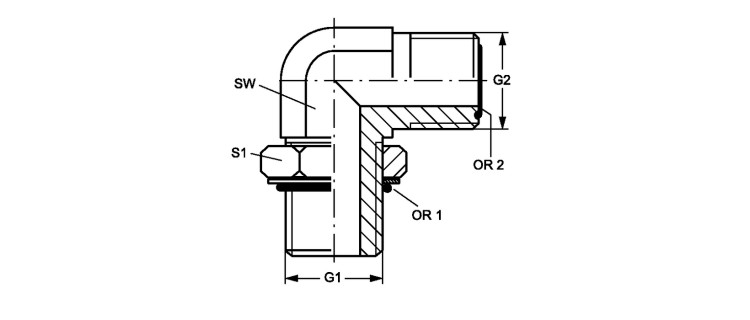

Ввертный штуцер, ORFS, угол 90°

Наименование G1 G2 SW
mm
S1 OR1 OR2
W90 O 04 HJOF 7/16"-20 UNF 9/16"-18 UNF 14 16 8,92 x 1,83 7,65 x 1,78
W90 O 04 HJOF 06 7/16"-20 UNF 11/16" -16 UN 19 16 8,92 x 1,83 9,25 x 1,78
W90 O 06 HJOF 04 9/16"-18 UNF 9/16"-18 UNF 19 19 11,89 x 1,98 7,65 x 1,78
W90 O 06 HJOF 9/16"-18 UNF 11/16" -16 UN 19 19 11,89 x 1,98 9,25 x 1,78
W90 O 06 HJOF 08 9/16"-18 UNF 13/16" -16 UN 19 19 11,89 x 1,98 12,42 x 1,78
W90 O 08 HJOF 06 3/4" -16 UNF 11/16" -16 UN 19 24 16,36 x 2,21 9,25 x 1,78
W90 O 08 HJOF 3/4" -16 UNF 13/16" -16 UN 19 24 16,36 x 2,21 12,42 x 1,78
W90 O 08 HJOF 10 3/4" -16 UNF 1" -14 UNS 27 24 16,36 x 2,21 15,60 x 1,78
W90 O 08 HJOF 12 3/4" -16 UNF 1.3/16" -12 UN 30 24 16,36 x 2,21 18,77 x 1,78
W90 O 10 HJOF 06 7/8" -14 UNF 11/16" -16 UN 22 27 19,18 x 2,46 9,25 x 1,78
W90 O 10 HJOF 08 7/8" -14 UNF 13/16" -16 UN 27 27 19,18 x 2,46 12,42 x 1,78
W90 O 10 HJOF 7/8" -14 UNF 1" -14 UNS 27 27 19,18 x 2,46 15,60 x 1,78
W90 O 10 HJOF 12 7/8" -14 UNF 1.3/16" -12 UN 30 27 19,18 x 2,46 18,77 x 1,78
W90 O 12 HJOF 08 1.1/16" -12 UN 13/16" -16 UN 30 36 23,47 x 2,95 12,42 x 1,78
W90 O 12 HJOF 10 1.1/16" -12 UN 1" -14 UNS 30 35 23,47 x 2,95 15,60 x 1,78
W90 O 12 HJOF 1.1/16" -12 UN 1.3/16" -12 UN 30 36 23,47 x 2,95 18,77 x 1,78
W90 O 12 HJOF 16 1.1/16" -12 UN 1.7/16" -12 UN 37 35 23,47 x 2,95 23,52 x 1,78
W90 O 16 HJOF 12 1.5/16" -12 UN 1.3/16" -12 UN 36 41 29,74 x 2,95 18,77 x 1,78
W90 O 16 HJOF 1.5/16" -12 UN 1.7/16" -12 UN 37 41 29,74 x 2,95 23,52 x 1,78
W90 O 16 HJOF 20 1.5/16" -12 UN 1.11/16" -12 UN 41 41 29,74 x 2,95 29,87 x 1,78
W90 O 20 HJOF 16 1.5/8" -12 UN 1.7/16" -12 UN 41 48 37,47 x 3,00 23,52 x 1,78
W90 O 20 HJOF 1.5/8" -12 UN 1.11/16" -12 UN 41 48 37,47 x 3,00 29,87 x 1,78
W90 O 20 HJOF 24 1.5/8" -12 UN 2" -12 UN 48 48 37,47 x 3,00 37,82 x 1,78
W90 O 24 HJOF 1.7/8" -12 UN 2" -12 UN 48 54 43,69 x 3,00 37,82 x 1,78
W90 O 24 HJOF 20 1.7/8" -12 UN 1.11/16" -12 UN 48 54 43,69 x 3,00 29,87 x 1,78
W90 O 32 HJOF 2.1/2" -12 UN 2.1/2" -12 UN 64 70 59,36 x 3,00 48,90 x 2,62
