W90 O AJF

Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Гаечная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

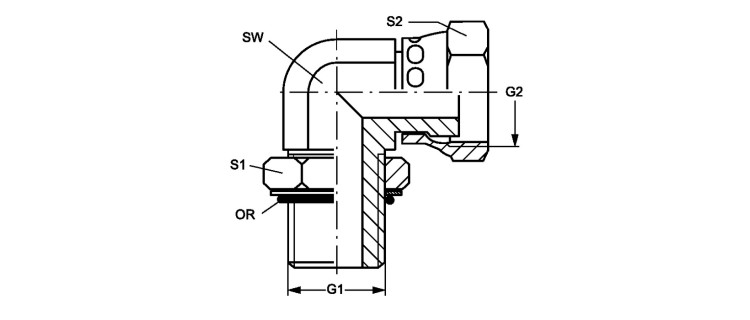

Ввертный штуцер, ORFS, угол 90°

Наименование G1 G2 SW
mm
S1 S2 OR
W90 O 04 AJF 7/16"-20 UNF 9/16"-18 UNF 14 16 18 8,92 x 1,83
W90 O 06 AJF 9/16"-18 UNF 11/16" -16 UN 19 19 21 11,90 x 1,98
W90 O 08 AJF 3/4" -16 UNF 13/16" -16 UN 19 24 24 16,36 x 2,20
W90 O 10 AJF 7/8" -14 UNF 1" -14 UNS 27 27 29 19,18 x 2,46
W90 O 12 AJF 1.1/16" -12 UN 1.3/16" -12 UN 27 35 35 23,47 x 2,95
W90 O 16 AJF 1.5/16" -12 UN 1.7/16" -12 UN 33 41 41 29,74 x 2,95
W90 O 20 AJF 1.5/8" -12 UN 1.11/16" -12 UN 41 48 48 37,47 x 3,00
W90 O 24 AJF 1.7/8" -12 UN 2" -12 UN 48 54 57 43,69 x 3,00
