W90 HJOF
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Резьбовой штуцер
Соединение 1:
Наружная резьба ORFS
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Плоское уплотнение с кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

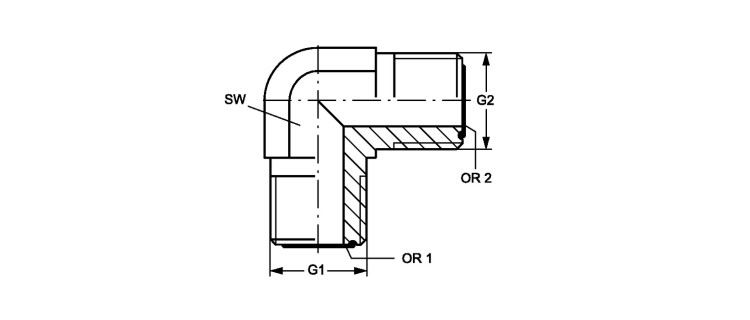

Резьбовой штуцер, угол 90°
| Наименование | G1 | G2 | SW mm |
OR1 | OR2 |
|---|---|---|---|---|---|
| W90 HJOF 04 | 9/16"-18 UNF | 9/16"-18 UNF | 14 | 7,65 x 1,78 | 7,65 x 1,78 |
| W90 HJOF 04 HJOF 06 | 9/16"-18 UNF | 11/16" -16 UN | 19 | 7,65 x 1,78 | 9,25 x 1,78 |
| W90 HJOF 06 | 11/16" -16 UN | 11/16" -16 UN | 19 | 9,25 x 1,78 | 9,25 x 1,78 |
| W90 HJOF 06 HJOF 08 | 11/16" -16 UN | 13/16" -16 UN | 19 | 9,25 x 1,78 | 12,42 x 1,78 |
| W90 HJOF 08 | 13/16" -16 UN | 13/16" -16 UN | 19 | 12,42 x 1,78 | 12,42 x 1,78 |
| W90 HJOF 08 HJOF 12 | 13/16" -16 UN | 1.3/16" -12 UN | 30 | 12,42 x 1,78 | 18,77 x 1,78 |
| W90 HJOF 10 | 1" -14 UNS | 1" -14 UNS | 27 | 15,60 x 1,78 | 15,60 x 1,78 |
| W90 HJOF 12 | 1.3/16" -12 UN | 1.3/16" -12 UN | 30 | 18,77 x 1,78 | 18,77 x 1,78 |
| W90 HJOF 16 | 1.7/16" -12 UN | 1.7/16" -12 UN | 36 | 23,52 x 1,78 | 23,52 x 1,78 |
| W90 HJOF 20 | 1.11/16" -12 UN | 1.11/16" -12 UN | 41 | 29,87 x 1,78 | 29,87 x 1,78 |
| W90 HJOF 24 | 2" -12 UN | 2" -12 UN | 48 | 37,82 x 1,78 | 37,82 x 1,78 |
| W90 HJOF 32 | 2.1/2" -12 UN | 2.1/2" -12 UN | 64 | 48,90 x 2,62 | 48,90 x 2,62 |
