W90 HMO HJOF

Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

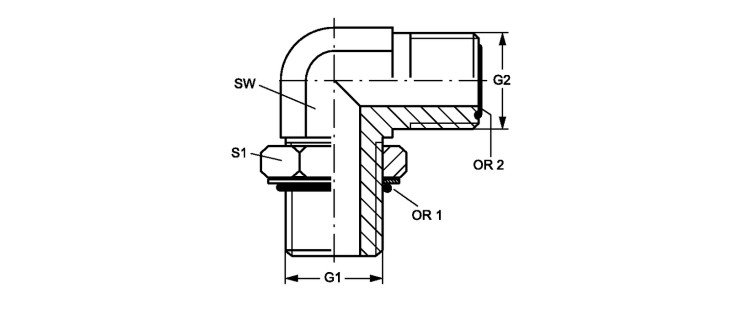

Ввертный штуцер, угол 90°

Наименование G1 G2 SW
mm
S1 OR1 OR2
W90 HMO 10 HJOF 04 M 10 x 1 9/16"-18 UNF 14 14 8,2 x 1,5 7,65 x 1,78
W90 HMO 12 HJOF 04 M 12 x 1,5 9/16"-18 UNF 14 17 9,4 x 2,1 7,65 x 1,78
W90 HMO 14 HJOF 06 M 14 x 1.5 11/16" -16 UN 19 19 11,4 x 2,1 9,25 x 1,78
W90 HMO 16 HJOF 06 M 16 x 1.5 11/16" -16 UN 19 22 13,4 x 2,1 9,25 x 1,78
W90 HMO 16 HJOF 08 M 16 x 1.5 13/16" -16 UN 19 22 13,4 x 2,1 12,42 x 1,78
W90 HMO 18 HJOF 08 M 18 x 1,5 13/16" -16 UN 19 24 15,4 x 2,1 12,42 x 1,78
W90 HMO 18 HJOF 10 M 18 x 1,5 1" -14 UNS 27 24 15,4 x 2,1 15,60 x 1,78
W90 HMO 22 HJOF 08 M 22 x 1.5 13/16" -16 UN 27 27 19,4 x 2,1 12,42 x 1,78
W90 HMO 22 HJOF 10 M 22 x 1.5 1" -14 UNS 27 27 19,4 x 2,1 15,60 x 1,78
W90 HMO 22 HJOF 12 M 22 x 1.5 1.3/16" -12 UN 30 27 19,4 x 2,1 18,77 x 1,78
W90 HMO 27 HJOF 10 M 27 x 2 1" -14 UNS 27 32 23,7 x 2,8 15,60 x 1,78
W90 HMO 27 HJOF 12 M 27 x 2 1.3/16" -12 UN 30 32 23,7 x 2,8 18,77 x 1,78
W90 HMO 33 HJOF 12 M 33 x 2 1.3/16" -12 UN 30 41 29,7 x 2,8 18,77 x 1,78
W90 HMO 33 HJOF 16 M 33 x 2 1.7/16" -12 UN 36 41 29,7 x 2,8 23,52 x 1,78
W90 HMO 42 HJOF 16 M 42 x 2 1.7/16" -12 UN 36 50 38,7 x 2,8 23,52 x 1,78
W90 HMO 42 HJOF 20 M 42 x 2 1.11/16" -12 UN 41 50 38,7 x 2,8 29,87 x 1,78
W90 HMO 48 HJOF 20 M 48 x 2 1.11/16" -12 UN 41 55 46,7 x 2,8 29,87 x 1,78
W90 HMO 48 HJOF 24 M 48 x 2 2" -12 UN 50 55 46,7 x 2,8 37,82 x 1,78
