W45 AJF HJOF
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Соединители
Соединение 1:
Гаечная резьба ORFS
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Плоское уплотнение
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

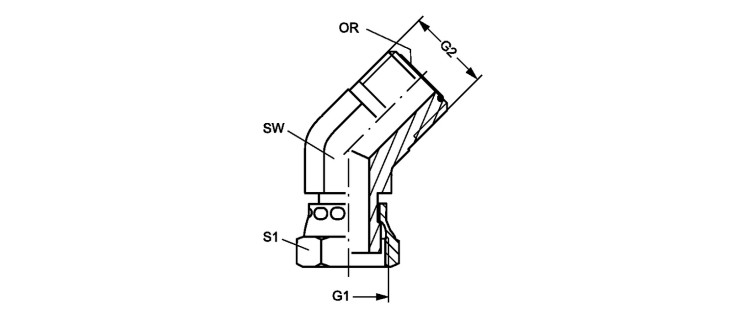

Соединитель, угол 45°
Наименование | G1 + G2 | Betriebsdruck | SW mm |
S1 | OR | Кольцо круглого сечения |
---|---|---|---|---|---|---|
W45 AJF 04 HJOF | 9/16"-18 UNF | PN 630 | 14 | 17 | 7,65 x 1,78 | - |
W45 AJF 06 HJOF | 11/16" -16 UN | PN 630 | 19 | 22 | 9,25 x 1,78 | - |
W45 AJF 08 HJOF | 13/16" -16 UN | PN 630 | 19 | 24 | 12,42 x 1,78 | - |
W45 AJF 10 HJOF | 1" -14 UNS | PN 400 | 27 | 30 | 15,60 x 1,78 | - |
W45 AJF 12 HJOF | 1.3/16" -12 UN | PN 400 | 30 | 36 | 18,77 x 1,78 | - |
W45 AJF 16 HJOF | 1.7/16" -12 UN | PN 400 | 36 | 41 | - | 23,52 x 1,78 |
W45 AJF 20 HJOF | 1.11/16" -12 UN | PN 250 | 41 | 50 | 29,87 x 1,78 | - |
W45 AJF 24 HJOF | 2" -12 UN | PN 250 | 48 | 60 | 37,82 x 1,78 | - |
