SW 45 HJOF
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Штуцер переборочного резьбового соединения
Соединение 1:
Наружная резьба ORFS
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Плоское уплотнение с кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

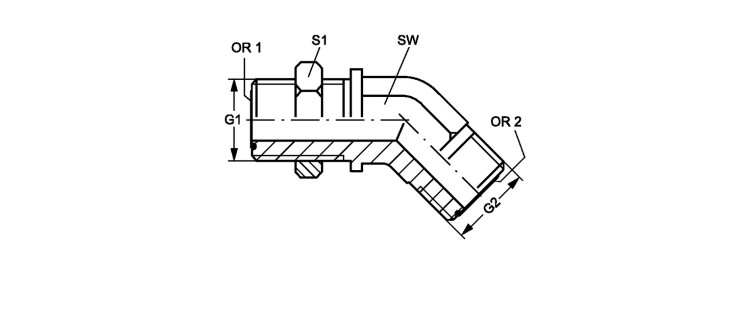

Штуцер переборочного резьбового соединения, угол 45°
| Наименование | G1 + G2 | SW mm |
S1 | OR1 + OR2 |
|---|---|---|---|---|
| SW 45 HJOF 04 | 9/16"-18 UNF | 14 | 22 | 7,66 x 1,78 |
| SW 45 HJOF 06 | 11/16" -16 UN | 19 | 27 | 9,25 x 1,78 |
| SW 45 HJOF 08 | 13/16" -16 UN | 19 | 30 | 12,42 x 1,78 |
| SW 45 HJOF 10 | 1" -14 UNS | 27 | 32 | 15,60 x 1,78 |
| SW 45 HJOF 12 | 1.3/16" -12 UN | 30 | 38 | 18,77 x 1,78 |
| SW 45 HJOF 16 | 1.7/16" -12 UN | 37 | 46 | 23,52 x 1,78 |
| SW 45 HJOF 20 | 1.11/16" -12 UN | 41 | 51 | 29,87 x 1,78 |
| SW 45 HJOF 24 | 2" -12 UN | 48 | 60 | 37,82 x 1,78 |
