W45 HN HJOF

Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

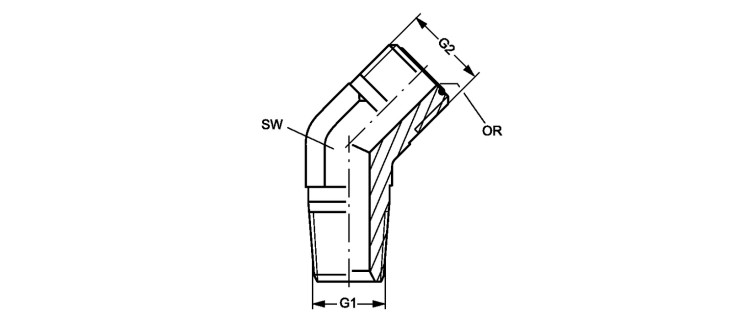

Ввертный штуцер, угол 45°

Наименование G1 G2 SW
mm
OR Кольцо круглого сечения
W45 HN 02 HJOF 04 1/8" -27 NPT 9/16"-18 UNF 14 7,65 x 1,78 -
W45 HN 04 HJOF 1/4" -18 NPT 9/16"-18 UNF 14 7,65 x 1,78 -
W45 HN 04 HJOF 06 1/4" -18 NPT 11/16" -16 UN 19 9,25 x 1,78 -
W45 HN 06 HJOF 04 3/8" -18 NPT 9/16"-18 UNF 19 7,65 x 1,78 -
W45 HN 06 HJOF 3/8" -18 NPT 11/16" -16 UN 19 9,25 x 1,78 -
W45 HN 06 HJOF 08 3/8" -18 NPT 13/16" -16 UN 19 12,42 x 1,78 -
W45 HN 08 HJOF 06 1/2" -14 NPT 11/16" -16 UN 22 9,25 x 1,78 -
W45 HN 08 HJOF 1/2" -14 NPT 13/16" -16 UN 22 12,42 x 1,78 -
W45 HN 08 HJOF 10 1/2" -14 NPT 1" -14 UNS 27 15,60 x 1,78 -
W45 HN 12 HJOF 3/4" -14 NPT 1.3/16" -12 UN 30 18,77 x 1,78 -
W45 HN 16 HJOF 1" -11.5 NPT 1.7/16" -12 UN 37 - 23,52 x 1,78
