W45 HMO HJOF
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

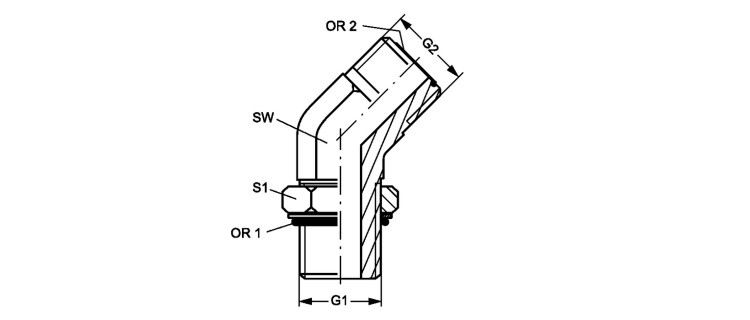

Ввертный штуцер, угол 45°
| Наименование | G1 | G2 | SW mm |
S1 | OR1 | OR2 |
|---|---|---|---|---|---|---|
| W45 HMO 12 HJOF 04 | M 12 x 1,5 | 9/16"-18 UNF | 14 | 17 | 9,30 x 2,30 | 7,65 x 1,78 |
| W45 HMO 16 HJOF 06 | M 16 x 1.5 | 11/16" -16 UN | 19 | 22 | 13,30 x 2,30 | 9,25 x 1,78 |
| W45 HMO 18 HJOF 08 | M 18 x 1,5 | 13/16" -16 UN | 19 | 24 | 15,30 x 2,30 | 12,42 x 1,78 |
| W45 HMO 22 HJOF 10 | M 22 x 1.5 | 1" -14 UNS | 27 | 27 | 19,30 x 2,30 | 15,60 x 1,78 |
| W45 HMO 27 HJOF 12 | M 27 x 2 | 1.3/16" -12 UN | 30 | 32 | 23,47 x 2,95 | 18,77 x 1,78 |
| W45 HMO 33 HJOF 16 | M 33 x 2 | 1.7/16" -12 UN | 36 | 41 | 29,74 x 2,95 | 23,52 x 1,78 |
| W45 HMO 42 HJOF 20 | M 42 x 2 | 1.11/16" -12 UN | 41 | 50 | 38,00 x 3,00 | 29,87 x 1,78 |
| W45 HMO 48 HJOF 24 | M 48 x 2 | 2" -12 UN | 50 | 55 | 44,04 x 3,53 | 37,82 x 1,78 |
