W45 HROK HJOF

Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

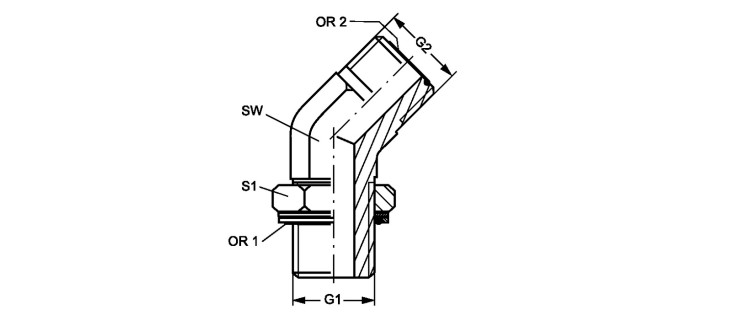

Ввертный штуцер, угол 45°

Наименование G1 G2 SW
mm
S1 OR1 OR2
W45 HROK 02 HJOF 04 G 1/8" -28 9/16"-18 UNF 14 14 8,00 x 2,00 7,65 x 1,78
W45 HROK 04 HJOF G 1/4" -19 9/16"-18 UNF 19 19 10,77 x 2,62 7,65 x 1,78
W45 HROK 04 HJOF 06 G 1/4" -19 11/16" -16 UN 19 19 10,77 x 2,62 9,25 x 1,78
W45 HROK 06 HJOF G 3/8" -19 11/16" -16 UN 19 22 13,94 x 2,62 9,25 x 1,78
W45 HROK 06 HJOF 08 G 3/8" -19 13/16" -16 UN 19 22 13,94 x 2,62 12,42 x 1,78
W45 HROK 08 HJOF 06 G 1/2" -14 11/16" -16 UN 27 27 17,86 x 2,62 9,25 x 1,78
W45 HROK 08 HJOF G 1/2" -14 13/16" -16 UN 27 27 17,86 x 2,62 12,42 x 1,78
W45 HROK 08 HJOF 10 G 1/2" -14 1" -14 UNS 27 27 17,86 x 2,62 15,60 x 1,78
W45 HROK 12 HJOF 10 G 3/4" -14 1" -14 UNS 30 36 23,47 x 2,62 15,60 x 1,78
W45 HROK 12 HJOF G 3/4" -14 1.3/16" -12 UN 30 36 23,47 x 2,62 18,77 x 1,78
W45 HROK 16 HJOF 12 G 1" -11 1.3/16" -12 UN 36 41 29,75 x 3,53 18,77 x 1,78
W45 HROK 16 HJOF G 1" -11 1.7/16" -12 UN 36 41 29,75 x 3,53 23,52 x 1,78
W45 HROK 20 HJOF G 1.1/4" -11 1.11/16" -12 UN 41 50 37,69 x 3,53 29,87 x 1,78
W45 HROK 24 HJOF G 1.1/2" -11 2" -12 UN 50 55 44,04 x 3,53 37,82 x 1,78
