GE O HJOF VA
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
И наши менеджеры свяжутся с Вами в ближайшее время!

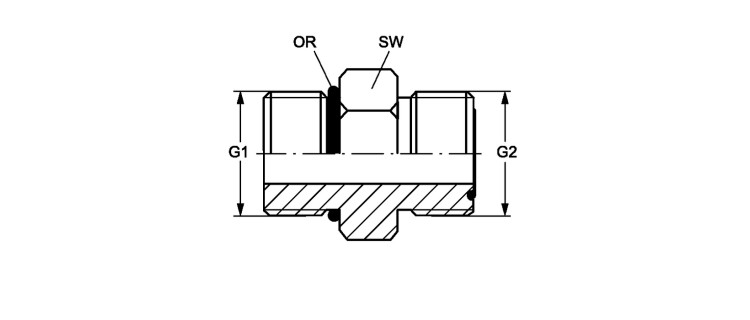

Ввертный штуцер
| Наименование | G1 | G2 | SW mm |
OR1 | OR2 |
|---|---|---|---|---|---|
| GE O 04 HJOF 06 VA | 7/16"-20 UNF | 11/16" -16 UN | 19 | 8,92 x 1,83 | 9,25 x 1,78 |
| GE O 06 HJOF VA | 9/16"-18 UNF | 11/16" -16 UN | 19 | 11,89 x 1,98 | 9,25 x 1,78 |
| GE O 08 HJOF 06 VA | 3/4" -16 UNF | 11/16" -16 UN | 22 | 16,36 x 2,21 | 9,25 x 1,78 |
| GE O 10 HJOF VA | 7/8" -14 UNF | 1" -14 UNS | 27 | 19,18 x 2,46 | 15,60 x 1,78 |
| GE O 12 HJOF VA | 1.1/16" -12 UN | 1.3/16" -12 UN | 32 | 23,47 x 2,95 | 18,77 x 1,78 |
| GE O 20 HJOF VA | 1.5/8" -12 UN | 1.11/16" -12 UN | 46 | 37,47 x 3,00 | 29,87 x 1,78 |
| GE O 16 HJOF VA | 1.5/16" -12 UN | 1.7/16" -12 UN | 38 | 29,74 x 2,95 | 23,52 x 1,78 |
| GE O 24 HJOF VA | 1.7/8" -12 UN | 2" -12 UN | 55 | 43,69 x 3,00 | 37,82 x 1,78 |
