G AJF HB
Конструкция:
прямые
Материал:
Сталь
Модель:
Соединители
Соединение 1:
Гаечная резьба ORFS
Соединение 2:
Наружная резьба BSP, цилиндрическая
Форма уплотнения 1:
Плоское уплотнение
Форма уплотнения 2:
Внутренний конус 60°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Соединители

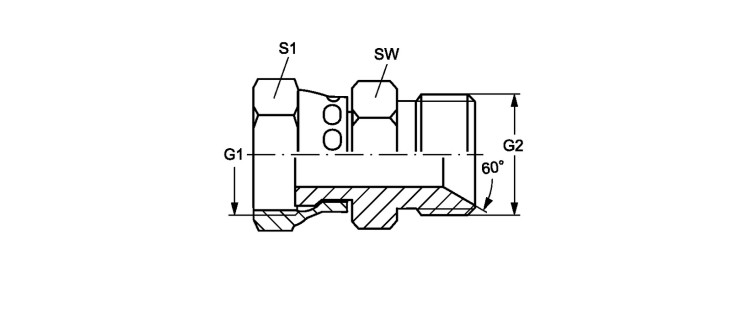

| Наименование | G1 | G2 | SW mm |
S1 |
|---|---|---|---|---|
| G AJF 04 HB | 9/16"-18 UNF | G 1/4" -19 | 19 | 17 |
| G AJF 04 HB 06 | 9/16"-18 UNF | G 3/8" -19 | 22 | 17 |
| G AJF 06 HB 04 | 11/16" -16 UN | G 1/4" -19 | 19 | 22 |
| G AJF 06 HB | 11/16" -16 UN | G 3/8" -19 | 22 | 22 |
| G AJF 06 HB 08 | 11/16" -16 UN | G 1/2" -14 | 27 | 22 |
| G AJF 08 HB 06 | 13/16" -16 UN | G 3/8" -19 | 22 | 24 |
| G AJF 08 HB | 13/16" -16 UN | G 1/2" -14 | 27 | 24 |
| G AJF 10 HB 08 | 1" -14 UNS | G 1/2" -14 | 27 | 30 |
| G AJF 10 HB | 1" -14 UNS | G 5/8" -14 | 30 | 30 |
| G AJF 10 HB 12 | 1" -14 UNS | G 3/4" -14 | 32 | 30 |
| G AJF 12 HB | 1.3/16" -12 UN | G 3/4" -14 | 32 | 36 |
| G AJF 12 HB 16 | 1.3/16" -12 UN | G 1" -11 | 41 | 36 |
| G AJF 16 HB 12 | 1.7/16" -12 UN | G 3/4" -14 | 32 | 41 |
| G AJF 16 HB | 1.7/16" -12 UN | G 1" -11 | 41 | 41 |
| G AJF 16 HB 20 | 1.7/16" -12 UN | G 1.1/4" -11 | 50 | 41 |
| G AJF 20 HB | 1.11/16" -12 UN | G 1.1/4" -11 | 50 | 50 |
| G AJF 24 HB | 2" -12 UN | G 1.1/2" -11 | 55 | 60 |
