GE HRED AJF
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Гаечная резьба ORFS
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Плоское уплотнение
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

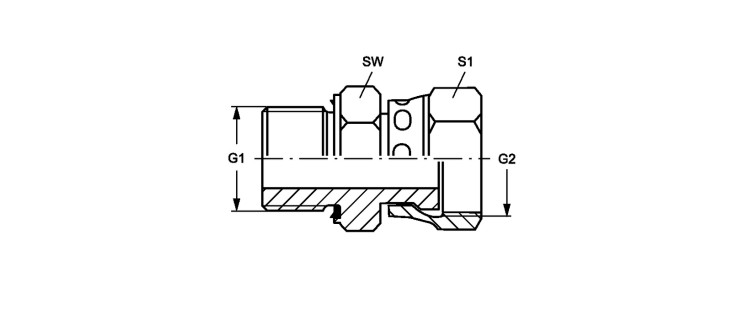

Ввертный штуцер
| Наименование | G1 | G2 | Betriebsdruck | SW mm |
S1 |
|---|---|---|---|---|---|
| GE HRED 02 AJ F 04 | G 1/8" -28 | 9/16"-18 UNF | PN 500 | 14 | 17 |
| GE HRED 04 AJF | G 1/4" -19 | 9/16"-18 UNF | PN 500 | 19 | 17 |
| GE HRED 04 AJF 06 | G 1/4" -19 | 11/16" -16 UN | PN 630 | 19 | 22 |
| GE HRED 04 AJF 08 | G 1/4" -19 | 13/16" -16 UN | PN 630 | 22 | 24 |
| GE HRED 06 AJF | G 3/8" -19 | 11/16" -16 UN | PN 630 | 22 | 22 |
| GE HRED 06 AJF 08 | G 3/8" -19 | 13/16" -16 UN | PN 630 | 22 | 24 |
| GE HRED 08 AJF 06 | G 1/2" -14 | 11/16" -16 UN | PN 420 | 27 | 22 |
| GE HRED 08 AJF | G 1/2" -14 | 13/16" -16 UN | PN 420 | 27 | 24 |
| GE HRED 08 AJF 10 | G 1/2" -14 | 1" -14 UNS | PN 420 | 27 | 30 |
| GE HRED 08 AJF 12 | G 1/2" -14 | 1.3/16" -12 UN | PN 420 | 30 | 36 |
| GE HRED 12 AJF 10 | G 3/4" -14 | 1" -14 UNS | PN 420 | 32 | 30 |
| GE HRED 12 AJF | G 3/4" -14 | 1.3/16" -12 UN | PN 400 | 32 | 36 |
| GE HRED 16 AJF | G 1" -11 | 1.7/16" -12 UN | PN 400 | 41 | 41 |
| GE HRED 20 AJF | G 1.1/4" -11 | 1.11/16" -12 UN | PN 350 | 50 | 50 |
| GE HRED 24 AJF | G 1.1/2" -11 | 2" -12 UN | PN 280 | 55 | 60 |
