L HMO HJOF
Конструкция:
L-образная форма
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба ORFS
Соединение 3:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Форма уплотнения 3:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

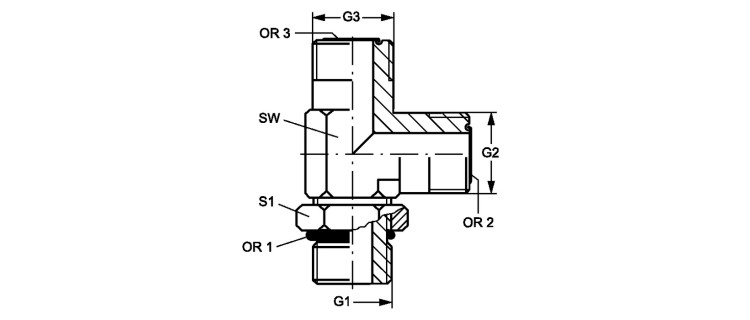

Ввертный штуцер, L-образный
| Наименование | G1 | G2 + G3 | SW mm |
S1 | OR1 | OR2 + OR3 |
|---|---|---|---|---|---|---|
| L HMO 12 HJOF 04 | M 12 x 1,5 | 9/16"-18 UNF | 14 | 17 | 8,2 x 1,5 | 7,65 x 1,78 |
| L HMO 16 HJOF 06 | M 16 x 1.5 | 11/16" -16 UN | 19 | 22 | 13,4 x 2,1 | 9,25 x 1,78 |
| L HMO 18 HJOF 08 | M 18 x 1,5 | 13/16" -16 UN | 19 | 24 | 15,4 x 2,1 | 12,42 x 1,78 |
| L HMO 22 HJOF 10 | M 22 x 1.5 | 1" -14 UNS | 27 | 27 | 19,4 x 2,1 | 15,60 x 1,78 |
| L HMO 27 HJOF 12 | M 27 x 2 | 1.3/16" -12 UN | 30 | 32 | 23,7 x 2,8 | 18,77 x 1,78 |
| L HMO 33 HJOF 16 | M 33 x 2 | 1.7/16" -12 UN | 36 | 41 | 29,7 x 2,8 | 23,52 x 1,78 |
| L HMO 42 HJOF 20 | M 42 x 2 | 1.11/16" -12 UN | 41 | 50 | 38,7 x 2,8 | 29,87 x 1,78 |
| L HMO 48 HJOF 24 | M 48 x 2 | 2" -12 UN | 48 | 55 | 46,7 x 2,8 | 37,82 x 1,78 |
