W90 HN AJ

Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Гаечная резьба UN/UNF
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

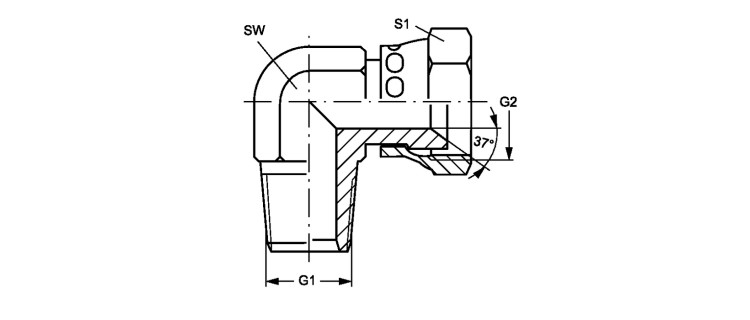

Ввертный штуцер, угол 90°

Наименование G1 G2 SW
mm
S1
W90 HN 02 AJ 04 1/8" -27 NPT 7/16"-20 UNF 13 14
W90 HN 02 AJ 05 1/8" -27 NPT 1/2"-20 UNF 14 16
W90 HN 04 AJ 1/4" -18 NPT 7/16"-20 UNF 14 14
W90 HN 04 AJ 06 1/4" -18 NPT 9/16"-18 UNF 16 19
W90 HN 06 AJ 3/8" -18 NPT 9/16"-18 UNF 19 19
W90 HN 06 AJ 08 3/8" -18 NPT 3/4" -16 UNF 19 22
W90 HN 08 AJ 10 1/2" -14 NPT 7/8" -14 UNF 24 27
W90 HN 12 AJ 3/4" -14 NPT 1.1/16" -12 UN 27 32
W90 HN 16 AJ 1" -11.5 NPT 1.5/16" -12 UN 36 38
