W90 HMO L HJ
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер длинный
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

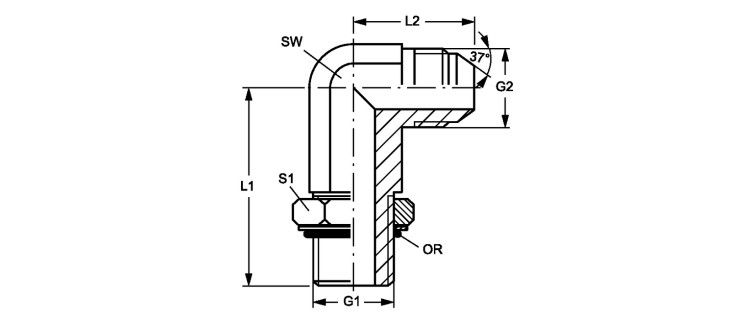

Ввертный штуцер, длинный, угол 90°
| Наименование | G1 | G2 | L1 mm |
L2 mm |
SW mm |
S1 | OR |
|---|---|---|---|---|---|---|---|
| W90 HMO L 10 HJ 05 | M 10 x 1 | 1/2"-20 UNF | 49.5 | 24.0 | 13 | 15 | 8,0 x 1,5 |
| W90 HMO L 12 HJ 05 | M 12 x 1,5 | 1/2"-20 UNF | 53.5 | 27.0 | 13 | 18 | 9,3 x 2,4 |
| W90 HMO L 14 HJ 06 | M 14 x 1.5 | 9/16"-18 UNF | 56.5 | 27.0 | 14 | 20 | 11,3 x 2,4 |
| W90 HMO L 16 HJ 06 | M 16 x 1.5 | 9/16"-18 UNF | 67.0 | 28.5 | 19 | 20 | 13,3 x 2,4 |
| W90 HMO L 18 HJ 08 | M 18 x 1,5 | 3/4" -16 UNF | 67.0 | 31.5 | 19 | 25 | 15,3 x 2,4 |
| W90 HMO L 18 HJ 10 | M 18 x 1,5 | 7/8" -14 UNF | 75.0 | 36.5 | 22 | 25 | 15,3 x 2,4 |
| W90 HMO L 22 HJ 10 | M 22 x 1.5 | 7/8" -14 UNF | 78.0 | 36.5 | 22 | 28 | 19,3 x 2,4 |
