Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Соединительный штуцер
Соединение 1:
Гаечная резьба UN/UNF
Соединение 2:
Наружная резьба BSP, цилиндрическая
Форма уплотнения 1:
Внутренний конус 74°
Форма уплотнения 2:
Внутренний конус 60°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

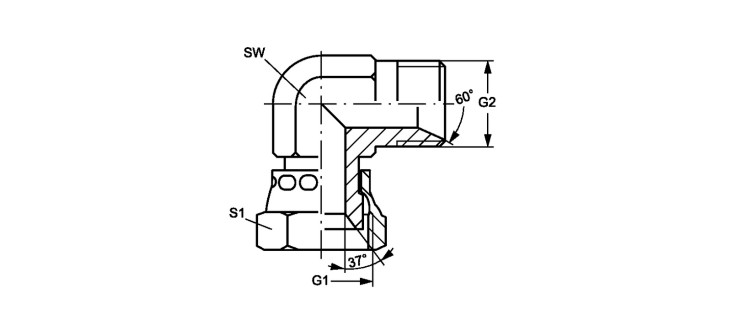

Соединительный штуцер, угол 90°
Наименование | G1 | G2 | SW mm |
S1 |
---|---|---|---|---|
W90 AJ 04 HB | 7/16"-20 UNF | G 1/4" -19 | 17 | 17 |
W90 AJ 06 HB | 9/16"-18 UNF | G 3/8" -19 | 19 | 14 |
W90 AJ 08 HB | 3/4" -16 UNF | G 1/2" -14 | 22 | 19 |
W90 AJ 10 HB | 7/8" -14 UNF | G 5/8" -14 | 27 | 22 |
W90 AJ 12 HB | 1.1/16" -12 UN | G 3/4" -14 | 32 | 27 |
