W45 AJ HJ
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Навинчиваемый штуцер
Соединение 1:
Гаечная резьба UN/UNF
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Внутренний конус 74°
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

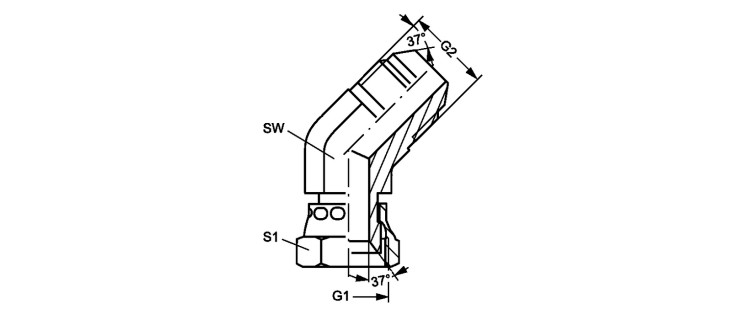

Навинчиваемый штуцер, угол 45°
| Наименование | G1 | G2 | Betriebsdruck | SW mm |
S1 |
|---|---|---|---|---|---|
| W45 AJ 04 HJ | 7/16"-20 UNF | 7/16"-20 UNF | PN 350 | 12 | 14 |
| W45 AJ 05 HJ | 1/2"-20 UNF | 1/2"-20 UNF | PN 350 | 14 | 16 |
| W45 AJ 06 HJ | 9/16"-18 UNF | 9/16"-18 UNF | PN 250 | 14 | 19 |
| W45 AJ 08 HJ | 3/4" -16 UNF | 3/4" -16 UNF | PN 250 | 19 | 22 |
| W45 AJ 10 HJ | 7/8" -14 UNF | 7/8" -14 UNF | PN 200 | 22 | 27 |
| W45 AJ 12 HJ | 1.1/16" -12 UN | 1.1/16" -12 UN | PN 200 | 27 | 32 |
| W45 AJ 14 HJ | 1.3/16" -12 UN | 1.3/16" -12 UN | PN 160 | 32 | 36 |
| W45 AJ 16 HJ | 1.5/16" -12 UN | 1.5/16" -12 UN | PN 160 | 33 | 41 |
| W45 AJ 20 HJ | 1.5/8" -12 UN | 1.5/8" -12 UN | PN 125 | 41 | 50 |
| W45 AJ 24 HJ | 1.7/8" -12 UN | 1.7/8" -12 UN | PN 100 | 48 | 60 |
| W45 AJ 32 HJ | 2.1/2" -12 UN | 2.1/2" -12 UN | PN 80 | 65 | 75 |
