T O HJ
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба UN/UNF
Соединение 3:
Наружная резьба UN/UNF
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 74°
Форма уплотнения 3:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

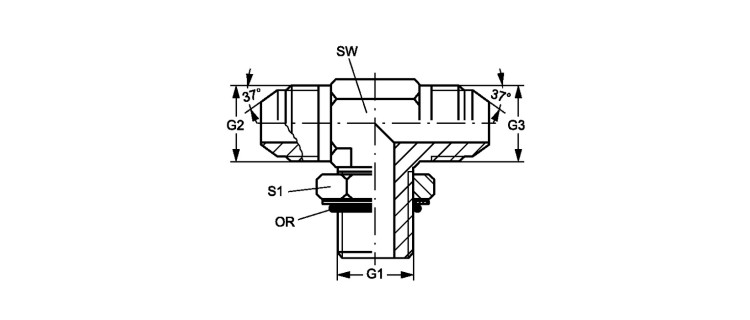

Ввертный штуцер, T-образный
| Наименование | G1 | G2 + G3 | SW mm |
S1 | OR |
|---|---|---|---|---|---|
| T O 04 HJ | 7/16"-20 UNF | 7/16"-20 UNF | 11 | 14 | 8,92 x 1,83 |
| T O 05 HJ | 1/2"-20 UNF | 1/2"-20 UNF | 14 | 16 | 10,52 x 1,83 |
| T O 06 HJ | 9/16"-18 UNF | 9/16"-18 UNF | 14 | 17 | 11,90 x 1,98 |
| T O 08 HJ | 3/4" -16 UNF | 3/4" -16 UNF | 19 | 22 | 16,36 x 2,20 |
| T O 10 HJ | 7/8" -14 UNF | 7/8" -14 UNF | 22 | 27 | 19,18 x 2,46 |
| T O 12 HJ | 1.1/16" -12 UN | 1.1/16" -12 UN | 27 | 32 | 23,47 x 2,95 |
| T O 16 HJ | 1.5/16" -12 UN | 1.5/16" -12 UN | 33 | 38 | 29,74 x 2,95 |
| T O 20 HJ | 1.5/8" -12 UN | 1.5/8" -12 UN | 42 | 48 | 37,47 x 3,00 |
| T O 24 HJ | 1.7/8" -12 UN | 1.7/8" -12 UN | 48 | 55 | 43,69 x 3,00 |
