T HN HJ
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Наружная резьба UN/UNF
Соединение 3:
Наружная резьба UN/UNF
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Наружный конус 74°
Форма уплотнения 3:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

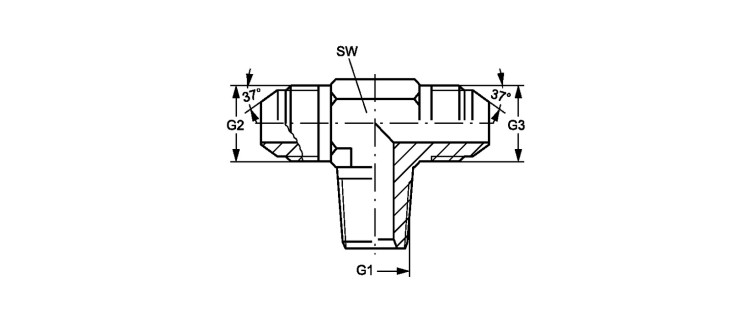

Ввертный штуцер, T-образный
| Наименование | G1 | G2 + G3 | SW mm |
|---|---|---|---|
| T HN 02 HJ 04 | 1/8" -27 NPT | 7/16"-20 UNF | 11 |
| T HN 02 HJ 05 | 1/8" -27 NPT | 1/2"-20 UNF | 14 |
| T HN 02 HJ 06 | 1/8" -27 NPT | 9/16"-18 UNF | 14 |
| T HN 04 HJ | 1/4" -18 NPT | 7/16"-20 UNF | 14 |
| T HN 04 HJ 05 | 1/4" -18 NPT | 1/2"-20 UNF | 14 |
| T HN 04 HJ 06 | 1/4" -18 NPT | 9/16"-18 UNF | 14 |
| T HN 04 HJ 08 | 1/4" -18 NPT | 3/4" -16 UNF | 19 |
| T HN 06 HJ | 3/8" -18 NPT | 9/16"-18 UNF | 19 |
| T HN 06 HJ 08 | 3/8" -18 NPT | 3/4" -16 UNF | 19 |
| T HN 06 HJ 10 | 3/8" -18 NPT | 7/8" -14 UNF | 22 |
| T HN 08 HJ 06 | 1/2" -14 NPT | 9/16"-18 UNF | 22 |
| T HN 08 HJ | 1/2" -14 NPT | 3/4" -16 UNF | 22 |
| T HN 08 HJ 10 | 1/2" -14 NPT | 7/8" -14 UNF | 22 |
| T HN 08 HJ 12 | 1/2" -14 NPT | 1.1/16" -12 UN | 27 |
| T HN 12 HJ | 3/4" -14 NPT | 1.1/16" -12 UN | 27 |
| T HN 12 HJ 16 | 3/4" -14 NPT | 1.5/16" -12 UN | 33 |
| T HN 16 HJ | 1" -11.5 NPT | 1.5/16" -12 UN | 33 |
| T HN 20 HJ | 1.1/4" -11.5 NPT | 1.5/8" -12 UN | 41 |
| T HN 24 HJ | 1.1/2" -11.5 NPT | 1.7/8" -12 UN | 48 |
