GE O HJ VA
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 74°
И наши менеджеры свяжутся с Вами в ближайшее время!

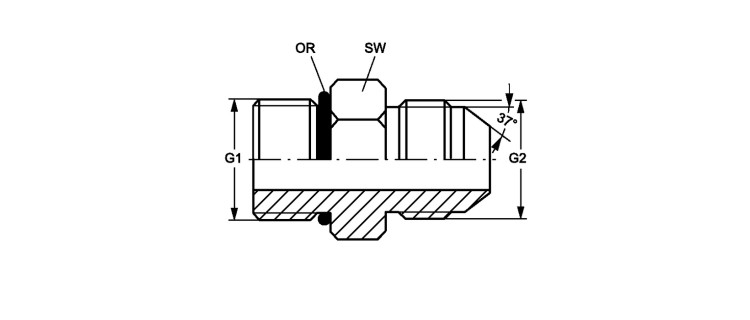

Ввертный штуцер
| Наименование | G1 | G2 | SW mm |
OR |
|---|---|---|---|---|
| GE O 04 HJ VA | 7/16"-20 UNF | 7/16"-20 UNF | 14 | 8,92 x 1,83 |
| GE O 04 HJ 06 VA | 7/16"-20 UNF | 9/16"-18 UNF | 16 | 8,92 x 1,83 |
| GE O 05 HJ 04 VA | 1/2"-20 UNF | 7/16"-20 UNF | 16 | 10,52 x 1,83 |
| GE O 05 HJ VA | 1/2"-20 UNF | 1/2"-20 UNF | 16 | 10,52 x 1,83 |
| GE O 05 HJ 06 VA | 1/2"-20 UNF | 9/16"-18 UNF | 16 | 10,52 x 1,83 |
| GE O 06 HJ 04 VA | 9/16"-18 UNF | 7/16"-20 UNF | 17 | 11,90 x 1,98 |
| GE O 06 HJ 08 VA | 9/16"-18 UNF | 3/4" -16 UNF | 19 | 11,90 x 1,98 |
| GE O 08 HJ 06 VA | 3/4" -16 UNF | 9/16"-18 UNF | 22 | 16,36 x 2,20 |
| GE O 08 HJ VA | 3/4" -16 UNF | 3/4" -16 UNF | 22 | 16,36 x 2,20 |
| GE O 08 HJ 12 VA | 3/4" -16 UNF | 1.1/16" -12 UN | 29 | 16,36 x 2,20 |
| GE O 10 HJ 08 VA | 7/8" -14 UNF | 3/4" -16 UNF | 27 | 19,18 x 2,46 |
| GE O 10 HJ VA | 7/8" -14 UNF | 7/8" -14 UNF | 27 | 19,18 x 2,46 |
| GE O 12 HJ 08 VA | 1.1/16" -12 UN | 3/4" -16 UNF | 32 | 23,47 x 2,95 |
| GE O 12 HJ VA | 1.1/16" -12 UN | 1.1/16" -12 UN | 32 | 23,47 x 2,95 |
| GE O 12 HJ 16 VA | 1.1/16" -12 UN | 1.5/16" -12 UN | 36 | 23,47 x 2,95 |
| GE O 16 HJ VA | 1.5/16" -12 UN | 1.5/16" -12 UN | 38 | 29,74 x 2,95 |
| GE O 16 HJ 20 VA | 1.5/16" -12 UN | 1.5/8" -12 UN | 43 | 29,74 x 2,95 |
| GE O 20 HJ VA | 1.5/8" -12 UN | 1.5/8" -12 UN | 50 | 37,47 x 3,00 |
| GE O 24 HJ VA | 1.7/8" -12 UN | 1.7/8" -12 UN | 55 | 43,69 x 3,00 |
