GE HN AJ VA

Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Гаечная резьба UN/UNF
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 74°
И наши менеджеры свяжутся с Вами в ближайшее время!

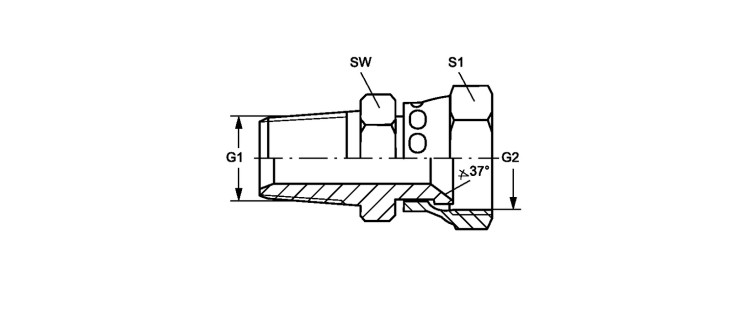

Ввертный штуцер

Наименование G1 G2 SW
mm
S1
GE HN 02 AJ 04 VA 1/8" -27 NPT 7/16"-20 UNF 14 14
GE HN 02 AJ 05 VA 1/8" -27 NPT 1/2"-20 UNF 14 17
GE HN 02 AJ 06 VA 1/8" -27 NPT 9/16"-18 UNF 17 14
GE HN 04 AJ VA 1/4" -18 NPT 7/16"-20 UNF 14 14
GE HN 04 AJ 05 VA 1/4" -18 NPT 1/2"-20 UNF 16 16
GE HN 04 AJ 06 VA 1/4" -18 NPT 9/16"-18 UNF 17 17
GE HN 04 AJ 08 VA 1/4" -18 NPT 3/4" -16 UNF 19 22
GE HN 06 AJ 04 VA 3/8" -18 NPT 7/16"-20 UNF 19 14
GE HN 06 AJ 05 VA 3/8" -18 NPT 1/2"-20 UNF 19 17
GE HN 06 AJ VA 3/8" -18 NPT 9/16"-18 UNF 19 17
GE HN 06 AJ 08 VA 3/8" -18 NPT 3/4" -16 UNF 22 22
GE HN 06 AJ 10 VA 3/8" -18 NPT 7/8" -14 UNF 22 27
GE HN 08 AJ 06 VA 1/2" -14 NPT 9/16"-18 UNF 25 19
GE HN 08 AJ VA 1/2" -14 NPT 3/4" -16 UNF 22 22
GE HN 08 AJ 10 VA 1/2" -14 NPT 7/8" -14 UNF 25 25
GE HN 08 AJ 12 VA 1/2" -14 NPT 1.1/16" -12 UN 27 32
GE HN 12 AJ 08 VA 3/4" -14 NPT 3/4" -16 UNF 27 22
GE HN 12 AJ 10 VA 3/4" -14 NPT 7/8" -14 UNF 32 27
GE HN 12 AJ VA 3/4" -14 NPT 1.1/16" -12 UN 27 32
GE HN 12 AJ 16 VA 3/4" -14 NPT 1.5/16" -12 UN 32 38
GE HN 16 AJ 12 VA 1" -11.5 NPT 1.1/16" -12 UN 27 38
GE HN 16 AJ VA 1" -11.5 NPT 1.5/16" -12 UN 36 38
GE HN 20 AJ VA 1.1/4" -11.5 NPT 1.5/8" -12 UN 46 50
GE HN 24 AJ VA 1.1/2" -11.5 NPT 1.7/8" -12 UN 58 58
