GE HN AJ
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Гаечная резьба UN/UNF
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

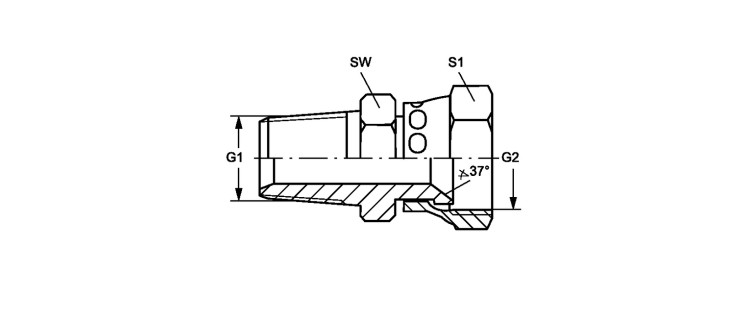

Ввертный штуцер
| Наименование | G1 | G2 | SW mm |
S1 |
|---|---|---|---|---|
| GE HN 02 AJ 04 | 1/8" -27 NPT | 7/16"-20 UNF | 14 | 14 |
| GE HN 02 AJ 05 | 1/8" -27 NPT | 1/2"-20 UNF | 14 | 17 |
| GE HN 02 AJ 06 | 1/8" -27 NPT | 9/16"-18 UNF | 17 | 14 |
| GE HN 04 AJ | 1/4" -18 NPT | 7/16"-20 UNF | 14 | 14 |
| GE HN 04 AJ 05 | 1/4" -18 NPT | 1/2"-20 UNF | 16 | 16 |
| GE HN 04 AJ 06 | 1/4" -18 NPT | 9/16"-18 UNF | 17 | 17 |
| GE HN 04 AJ 08 | 1/4" -18 NPT | 3/4" -16 UNF | 19 | 22 |
| GE HN 06 AJ | 3/8" -18 NPT | 9/16"-18 UNF | 19 | 17 |
| GE HN 06 AJ 08 | 3/8" -18 NPT | 3/4" -16 UNF | 22 | 22 |
| GE HN 06 AJ 10 | 3/8" -18 NPT | 7/8" -14 UNF | 22 | 27 |
| GE HN 08 AJ 06 | 1/2" -14 NPT | 9/16"-18 UNF | 25 | 19 |
| GE HN 08 AJ | 1/2" -14 NPT | 3/4" -16 UNF | 22 | 22 |
| GE HN 08 AJ 10 | 1/2" -14 NPT | 7/8" -14 UNF | 25 | 25 |
| GE HN 08 AJ 12 | 1/2" -14 NPT | 1.1/16" -12 UN | 27 | 32 |
| GE HN 12 AJ 08 | 3/4" -14 NPT | 3/4" -16 UNF | 27 | 22 |
| GE HN 12 AJ 10 | 3/4" -14 NPT | 7/8" -14 UNF | 32 | 27 |
| GE HN 12 AJ | 3/4" -14 NPT | 1.1/16" -12 UN | 27 | 32 |
| GE HN 12 AJ 14 | 3/4" -14 NPT | 1.3/16" -12 UN | 27 | 32 |
| GE HN 12 AJ 16 | 3/4" -14 NPT | 1.5/16" -12 UN | 32 | 38 |
| GE HN 16 AJ | 1" -11.5 NPT | 1.5/16" -12 UN | 36 | 38 |
| GE HN 16 AJ 20 | 1" -11.5 NPT | 1.5/8" -12 UN | 36 | 50 |
| GE HN 20 AJ | 1.1/4" -11.5 NPT | 1.5/8" -12 UN | 46 | 50 |
| GE HN 24 AJ | 1.1/2" -11.5 NPT | 1.7/8" -12 UN | 58 | 58 |
