GE HMO L HJ

Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер длинный
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

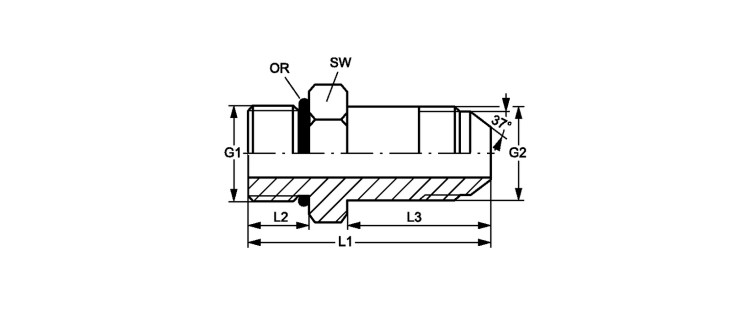

Ввертный штуцер, длинный

Наименование G1 G2 L1
mm
L2
mm
L3
mm
SW
mm
OR
GE HMO L 10 HJ 04 M 10 x 1 7/16"-20 UNF 51.0 9.0 35 15 8,00 x 1,50
GE HMO L 10 HJ 05 M 10 x 1 1/2"-20 UNF 53.0 9.0 37 15 8,00 x 1,50
GE HMO L 12 HJ 05 M 12 x 1,5 1/2"-20 UNF 55.5 11.0 37 18 9,30 x 2,40
GE HMO L 14 HJ 05 M 14 x 1.5 1/2"-20 UNF 56.5 11.0 37 20 11,30 x 2,40
GE HMO L 14 HJ 06 M 14 x 1.5 9/16"-18 UNF 58.5 11.0 39 20 11,30 x 2,40
GE HMO L 16 HJ 06 M 16 x 1.5 9/16"-18 UNF 60.0 12.5 39 23 13,30 x 2,40
GE HMO L 16 HJ 08 M 16 x 1.5 3/4" -16 UNF 69.0 12.5 48 23 13,30 x 2,40
GE HMO L 18 HJ 08 M 18 x 1,5 3/4" -16 UNF 70.5 13.5 48 25 15,30 x 2,40
GE HMO L 18 HJ 10 M 18 x 1,5 7/8" -14 UNF 75.5 13.5 53 25 15,30 x 2,40
GE HMO L 22 HJ 10 M 22 x 1.5 7/8" -14 UNF 78.0 15.0 53 28 19,30 x 2,40
GE HMO L 22 HJ 12 M 22 x 1.5 1.1/16" -12 UN 89.0 15.0 63 28 19,30 x 2,40
GE HMO L 27 HJ 12 M 27 x 2 1.1/16" -12 UN 92.5 18.5 63 32 23,47 x 2,95
GE HMO L 27 HJ 16 M 27 x 2 1.5/16" -12 UN 102.0 18.5 72 32 23,47 x 2,95
GE HMO L 33 HJ 16 M 33 x 2 1.5/16" -12 UN 102.5 18.5 72 42 29,74 x 2,95
GE HMO L 42 HJ 20 M 42 x 2 1.5/8" -12 UN 121.0 19.0 88 50 38,00 x 3,00
GE HMO L 48 HJ 24 M 48 x 2 1.7/8" -12 UN 136.0 22.0 98 56 44,04 x 3,00
