GE HMOK L HJ
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер длинный
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Кольцо круглого сечения и камерное кольцо
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

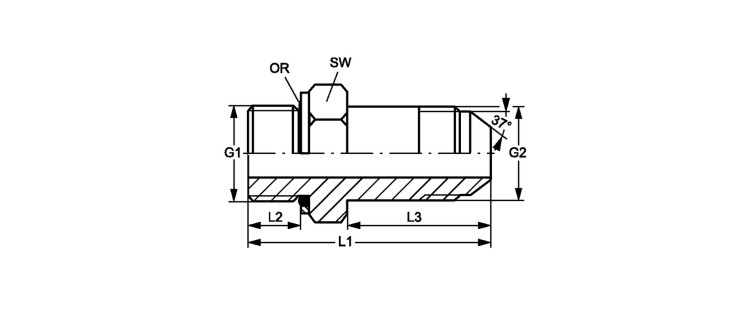

Ввертный штуцер, длинный
| Наименование | G1 | G2 | L1 mm |
L2 mm |
L3 mm |
SW mm |
OR |
|---|---|---|---|---|---|---|---|
| GE HMOK L 10 HJ 04 | M 10 x 1 | 7/16"-20 UNF | 51.0 | 8.0 | 35 | 15 | 8,00 x 1,50 |
| GE HMOK L 10 HJ 05 | M 10 x 1 | 1/2"-20 UNF | 53.0 | 8.0 | 37 | 15 | 8,00 x 1,50 |
| GE HMOK L 12 HJ 05 | M 12 x 1,5 | 1/2"-20 UNF | 55.5 | 9.5 | 37 | 18 | 9,30 x 2,30 |
| GE HMOK L 14 HJ 05 | M 14 x 1.5 | 1/2"-20 UNF | 56.5 | 9.5 | 37 | 20 | 11,30 x 2,30 |
| GE HMOK L 14 HJ 06 | M 14 x 1.5 | 9/16"-18 UNF | 58.5 | 9.5 | 39 | 20 | 11,30 x 2,30 |
| GE HMOK L 16 HJ 06 | M 16 x 1.5 | 9/16"-18 UNF | 60.0 | 11.0 | 39 | 22 | 13,30 x 2,30 |
| GE HMOK L 16 HJ 08 | M 16 x 1.5 | 3/4" -16 UNF | 69.0 | 11.0 | 48 | 22 | 13,30 x 2,30 |
| GE HMOK L 18 HJ 08 | M 18 x 1,5 | 3/4" -16 UNF | 70.5 | 12.0 | 48 | 25 | 15,30 x 2,30 |
| GE HMOK L 18 HJ 10 | M 18 x 1,5 | 7/8" -14 UNF | 75.5 | 12.0 | 53 | 25 | 15,30 x 2,30 |
| GE HMOK L 20 HJ 10 | M 20 x 1.5 | 7/8" -14 UNF | 76.5 | 12.0 | 53 | 28 | 17,30 x 2,30 |
| GE HMOK L 22 HJ 10 | M 22 x 1.5 | 7/8" -14 UNF | 78.0 | 13.5 | 53 | 28 | 19,30 x 2,30 |
| GE HMOK L 22 HJ 12 | M 22 x 1.5 | 1.1/16" -12 UN | 89.0 | 13.5 | 63 | 28 | 19,30 x 2,30 |
| GE HMOK L 27 HJ 12 | M 27 x 2 | 1.1/16" -12 UN | 92.5 | 16.0 | 63 | 32 | 23,47 x 2,95 |
| GE HMOK L 27 HJ 16 | M 27 x 2 | 1.5/16" -12 UN | 102.0 | 16.0 | 72 | 32 | 23,47 x 2,95 |
| GE HMOK L 33 HJ 16 | M 33 x 2 | 1.5/16" -12 UN | 102.5 | 16.0 | 72 | 42 | 29,74 x 2,95 |
| GE HMOK L 42 HJ 20 | M 42 x 2 | 1.5/8" -12 UN | 121.0 | 16.5 | 88 | 50 | 38,00 x 3,00 |
| GE HMOK L 48 HJ 24 | M 48 x 2 | 1.7/8" -12 UN | 136.0 | 19.5 | 88 | 56 | 44,00 x 3,00 |
