G HJ HJOF
Конструкция:
прямые
Материал:
Сталь
Модель:
Соединительный штуцер
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Наружный конус 74°
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

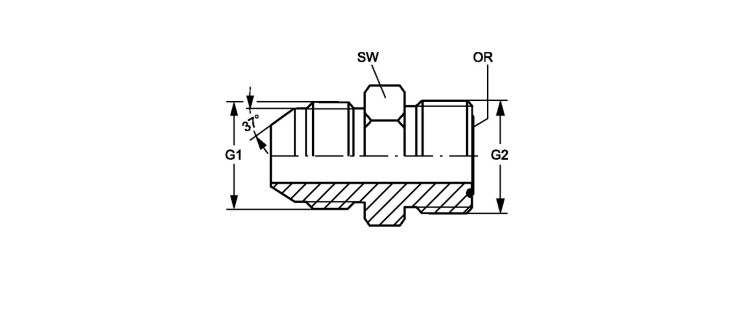

Соединительный штуцер
| Наименование | G1 | G2 | SW mm |
OR | Кольцо круглого сечения |
|---|---|---|---|---|---|
| G HJ 04 HJOF | 7/16"-20 UNF | 9/16"-18 UNF | 16 | 7,65 x 1,78 | - |
| G HJ 05 HJOF 06 | 1/2"-20 UNF | 11/16" -16 UN | 19 | 9,25 x 1,78 | - |
| G HJ 06 HJOF | 9/16"-18 UNF | 11/16" -16 UN | 19 | 9,25 x 1,78 | - |
| G HJ 08 HJOF | 3/4" -16 UNF | 13/16" -16 UN | 22 | 12,42 x 1,78 | - |
| G HJ 10 HJOF | 7/8" -14 UNF | 1" -14 UNS | 27 | 15,60 x 1,78 | - |
| G HJ 12 HJOF | 1.1/16" -12 UN | 1.3/16" -12 UN | 32 | 18,77 x 1,78 | - |
| G HJ 16 HJOF | 1.5/16" -12 UN | 1.7/16" -12 UN | 38 | - | 23,52 x 1,78 |
| G HJ 20 HJOF | 1.5/8" -12 UN | 1.11/16" -12 UN | 45 | 29,87 x 1,78 | - |
| G HJ 24 HJOF | 1.7/8" -12 UN | 2" -12 UN | 54 | 37,82 x 1,78 | - |
