GE HRED AJ

Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Гаечная резьба UN/UNF
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

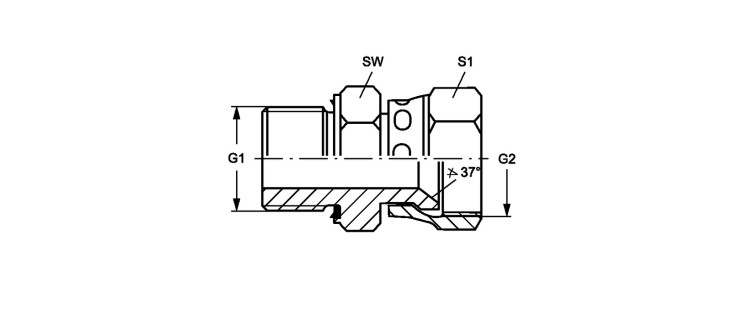

Ввертный штуцер

Наименование G1 G2 SW
mm
S1
GE HRED 02 AJ 04 G 1/8" -28 7/16"-20 UNF 14 14
GE HRED 02 AJ 05 G 1/8" -28 1/2"-20 UNF 14 17
GE HRED 04 AJ 05 G 1/4" -19 1/2"-20 UNF 19 17
GE HRED 04 AJ 06 G 1/4" -19 9/16"-18 UNF 19 19
GE HRED 04 AJ 08 G 1/4" -19 3/4" -16 UNF 19 22
GE HRED 06 AJ G 3/8" -19 9/16"-18 UNF 22 19
GE HRED 06 AJ 08 G 3/8" -19 3/4" -16 UNF 22 22
GE HRED 06 AJ 10 G 3/8" -19 7/8" -14 UNF 27 27
GE HR ED 08 AJ G 1/2" -14 3/4" -16 UNF 27 22
GE HRED 08 AJ 10 G 1/2" -14 7/8" -14 UNF 27 27
GE HRED 08 AJ 12 G 1/2" -14 1.1/16" -12 UN 27 32
GE HRED 12 AJ G 3/4" -14 1.1/16" -12 UN 32 32
GE HRED 12 AJ 16 G 3/4" -14 1.5/16" -12 UN 32 41
GE HRED 16 AJ G 1" -11 1.5/16" -12 UN 41 41
GE HRED 16 AJ 20 G 1" -11 1.5/8" -12 UN 41 50
GE HRED 20 AJ G 1.1/4" -11 1.5/8" -12 UN 50 50
GE HRED 20 AJ 24 G 1.1/4" -11 1.7/8" -12 UN 50 60
GE HRED 24 AJ G 1.1/2" -11 1.7/8" -12 UN 55 60
