GE HROK L HJ
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер длинный
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

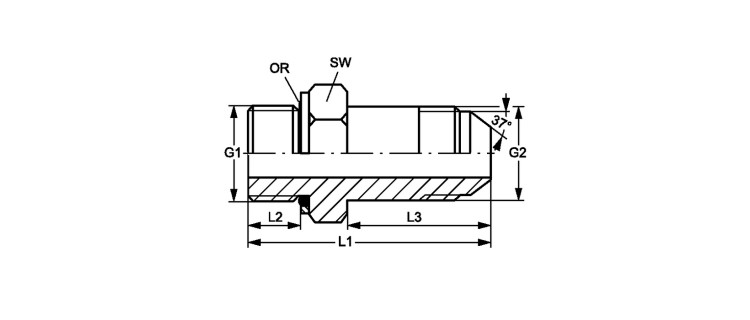

Ввертный штуцер, длинный
| Наименование | G1 | G2 | L1 mm |
L2 mm |
L3 mm |
SW mm |
OR |
|---|---|---|---|---|---|---|---|
| GE HROK L 02 HJ 04 | G 1/8" -28 | 7/16"-20 UNF | 50.0 | 7.0 | 35 | 16 | 7,65 x 1,78 |
| GE HROK L 04 HJ | G 1/4" -19 | 7/16"-20 UNF | 55.5 | 10.0 | 35 | 20 | 10,78 x 2,62 |
| GE HROK L 04 HJ 05 | G 1/4" -19 | 1/2"-20 UNF | 57.5 | 10.0 | 37 | 20 | 10,78 x 2,62 |
| GE HROK L 04 HJ 06 | G 1/4" -19 | 9/16"-18 UNF | 59.5 | 10.0 | 39 | 20 | 10,78 x 2,62 |
| GE HROK L 04 HJ 08 | G 1/4" -19 | 3/4" -16 UNF | 68.5 | 10.0 | 48 | 20 | 10,78 x 2,62 |
| GE HROK L 06 HJ | G 3/8" -19 | 9/16"-18 UNF | 59.5 | 10.0 | 39 | 24 | 13,94 x 2,62 |
| GE HROK L 06 HJ 05 | G 3/8" -19 | 1/2"-20 UNF | 57.5 | 10.0 | 37 | 24 | 13,94 x 2,62 |
| GE HROK L 06 HJ 08 | G 3/8" -19 | 3/4" -16 UNF | 68.5 | 10.0 | 48 | 24 | 13,94 x 2,62 |
| GE HROK L 06 HJ 10 | G 3/8" -19 | 7/8" -14 UNF | 74.0 | 10.0 | 53 | 24 | 13,94 x 2,62 |
| GE HROK L 08 HJ | G 1/2" -14 | 3/4" -16 UNF | 72.0 | 12.0 | 48 | 28 | 17,86 x 2,62 |
| GE HROK L 08 HJ 06 | G 1/2" -14 | 9/16"-18 UNF | 63.0 | 12.0 | 39 | 28 | 17,86 x 2,62 |
| GE HROK L 08 HJ 10 | G 1/2" -14 | 7/8" -14 UNF | 77.0 | 12.0 | 53 | 28 | 17,86 x 2,62 |
| GE HROK L 08 HJ 12 | G 1/2" -14 | 1.1/16" -12 UN | 88.0 | 12.0 | 63 | 28 | 17,86 x 2,62 |
| GE HROK L 12 HJ | G 3/4" -14 | 1.1/16" -12 UN | 91.0 | 14.0 | 63 | 35 | 23,47 x 2,62 |
| GE HROK L 12 HJ 10 | G 3/4" -14 | 7/8" -14 UNF | 81.0 | 14.0 | 53 | 35 | 23,47 x 2,62 |
| GE HROK L 12 HJ 16 | G 3/4" -14 | 1.5/16" -12 UN | 100.0 | 14.0 | 72 | 36 | 23,47 x 2,62 |
| GE HROK L 16 HJ | G 1" -11 | 1.5/16" -12 UN | 102.0 | 15.5 | 72 | 43 | 29,74 x 3,53 |
| GE HROK L 16 HJ 12 | G 1" -11 | 1.1/16" -12 UN | 93.5 | 15.5 | 63 | 43 | 29,74 x 3,53 |
| GE HROK L 16 HJ 20 | G 1" -11 | 1.5/8" -12 UN | 119.0 | 15.5 | 88 | 43 | 29,74 x 3,53 |
| GE HROK L 20 HJ | G 1.1/4" -11 | 1.5/8" -12 UN | 122.0 | 17.5 | 88 | 52 | 37,69 x 3,53 |
| GE HROK L 20 HJ 16 | G 1.1/4" -11 | 1.5/16" -12 UN | 106.0 | 17.5 | 72 | 52 | 37,69 x 3,53 |
| GE HROK L 20 HJ 24 | G 1.1/4" -11 | 1.7/8" -12 UN | 132.0 | 17.5 | 98 | 52 | 37,69 x 3,53 |
| GE HROK L 24 HJ | G 1.1/2" -11 | 1.7/8" -12 UN | 136.0 | 19.5 | 98 | 58 | 44,04 x 3,53 |
