L HMO HJ
Конструкция:
L-образная форма
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Соединение 3:
Наружная резьба UN/UNF
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 74°
Форма уплотнения 3:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

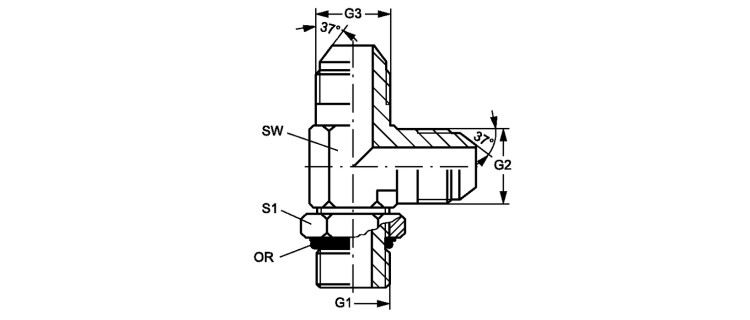

Ввертный штуцер, L-образный
| Наименование | G1 | G2 + G3 | SW mm |
S1 | OR |
|---|---|---|---|---|---|
| L HMO 10 HJ 04 | M 10 x 1 | 7/16"-20 UNF | 11 | 13 | 8,2 x 1,5 |
| L HMO 10 HJ 05 | M 10 x 1 | 1/2"-20 UNF | 13 | 14 | 8,2 x 1,5 |
| L HMO 12 HJ 04 | M 12 x 1,5 | 7/16"-20 UNF | 13 | 17 | 9,4 x 2,1 |
| L HMO 12 HJ 05 | M 12 x 1,5 | 1/2"-20 UNF | 13 | 17 | 9,4 x 2,1 |
| L HMO 14 HJ 06 | M 14 x 1.5 | 9/16"-18 UNF | 14 | 19 | 11,4 x 2,1 |
| L HMO 16 HJ 06 | M 16 x 1.5 | 9/16"-18 UNF | 19 | 22 | 13,4 x 2,1 |
| L HMO 16 HJ 08 | M 16 x 1.5 | 3/4" -16 UNF | 19 | 22 | 13,4 x 2,1 |
| L HMO 18 HJ 08 | M 18 x 1,5 | 3/4" -16 UNF | 19 | 24 | 15,4 x 2,1 |
| L HMO 18 HJ 10 | M 18 x 1,5 | 7/8" -14 UNF | 22 | 24 | 15,4 x 2,1 |
| L HMO 22 HJ 10 | M 22 x 1.5 | 7/8" -14 UNF | 22 | 27 | 19,4 x 2,1 |
| L HMO 22 HJ 12 | M 22 x 1.5 | 1.1/16" -12 UN | 27 | 27 | 19,4 x 2,1 |
| L HMO 27 HJ 12 | M 27 x 2 | 1.1/16" -12 UN | 27 | 32 | 23,7 x 2,8 |
| L HMO 27 HJ 16 | M 27 x 2 | 1.5/16" -12 UN | 27 | 32 | 23,7 x 2,8 |
| L HMO 33 HJ 16 | M 33 x 2 | 1.5/16" -12 UN | 33 | 41 | 29,7 x 2,8 |
| L HMO 42 HJ 20 | M 42 x 2 | 1.5/8" -12 UN | 41 | 50 | 38,7 x 2,8 |
| L HMO 48 HJ 24 | M 48 x 2 | 1.7/8" -12 UN | 48 | 55 | 46,7 x 2,8 |
