W90 HRO HB
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба BSP, цилиндрическая
Форма уплотнения 1:
Форма G
Форма уплотнения 2:
Внутренний конус 60°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

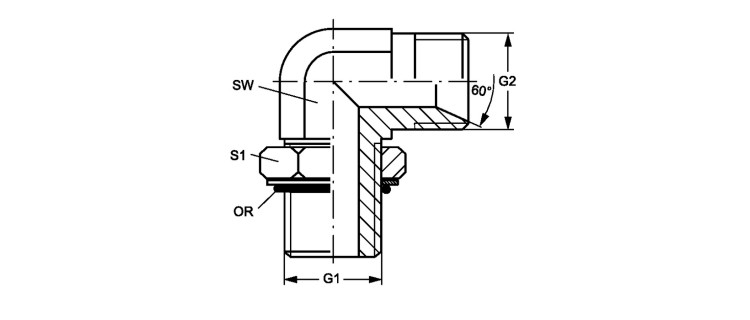

Ввертный штуцер, угол 90°
| Наименование | G1 | G2 | SW mm |
S1 | OR |
|---|---|---|---|---|---|
| W90 HRO 02 HB | G 1/8" -28 | G 1/8" -28 | 14 | 16 | 7,65 x 1,78 |
| W90 HRO 04 HB 02 | G 1/4" -19 | G 1/8" -28 | 14 | 20 | 10,78 x 2,62 |
| W90 HRO 06 HB 04 | G 3/8" -19 | G 1/4" -19 | 19 | 24 | 13,94 x 2,62 |
| W90 HRO 08 HB 06 | G 1/2" -14 | G 3/8" -19 | 22 | 28 | 17,86 x 2,62 |
| W90 HRO 08 HB 10 | G 1/2" -14 | G 5/8" -14 | 22 | 28 | 17,86 x 2,62 |
| W90 HRO 12 HB 08 | G 3/4" -14 | G 1/2" -14 | 27 | 35 | 23,47 x 2,62 |
| W90 HRO 16 HB 12 | G 1" -11 | G 3/4" -14 | 27 | 43 | 29,74 x 3,53 |
| W90 HRO 16 HB 20 | G 1" -11 | G 1.1/4" -11 | 33 | 43 | 29,74 x 3,53 |
| W90 HRO 20 HB 16 | G 1.1/4" -11 | G 1" -11 | 41 | 52 | 37,69 x 3,53 |
| W90 HRO 24 HB | G 1.1/2" -11 | G 1.1/2" -11 | 48 | 58 | 44,04 x 3,53 |
