GE HRED HB
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба BSP, цилиндрическая
Форма уплотнения 1:
Внутренний конус 60°,Форма E
Форма уплотнения 2:
Внутренний конус 60°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

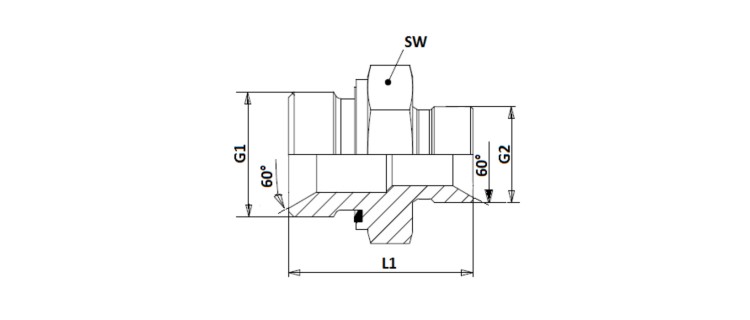

Ввертный штуцер
| Наименование | G1 | G2 | L1 mm |
SW mm |
|---|---|---|---|---|
| GE HRED 02 HB | G 1/8" -28 | G 1/8" -28 | 24.0 | 14 |
| GE HRED 04 HB 02 | G 1/4" -19 | G 1/8" -28 | 28.5 | 19 |
| GE HRED 04 HB | G 1/4" -19 | G 1/4" -19 | 33.0 | 19 |
| GE HRED 04 HB 06 | G 1/4" -19 | G 3/8" -19 | 34.5 | 19 |
| GE HRED 06 HB 04 | G 3/8" -19 | G 1/4" -19 | 33.5 | 22 |
| GE HRED 06 HB | G 3/8" -19 | G 3/8" -19 | 35.0 | 22 |
| GE HRED 06 HB 08 | G 3/8" -19 | G 1/2" -14 | 38.5 | 22 |
| GE HRED 08 HB 06 | G 1/2" -14 | G 3/8" -19 | 37.5 | 27 |
| GE HRED 08 HB | G 1/2" -14 | G 1/2" -14 | 41.0 | 27 |
| GE HRED 08 HB 10 | G 1/2" -14 | G 5/8" -14 | 43.0 | 27 |
| GE HRED 08 HB 12 | G 1/2" -14 | G 3/4" -14 | 45.0 | 27 |
| GE HRED 12 HB 08 | G 3/4" -14 | G 1/2" -14 | 43.0 | 32 |
| GE HRED 12 HB | G 3/4" -14 | G 3/4" -14 | 47.0 | 32 |
| GE HRED 12 HB 16 | G 3/4" -14 | G 1" -11 | 51.0 | 32 |
| GE HRED 16 HB 12 | G 1" -11 | G 3/4" -14 | 49.0 | 41 |
| GE HRED 16 HB | G 1" -11 | G 1" -11 | 53.0 | 41 |
| GE HRED 20 HB 16 | G 1.1/4" -11 | G 1" -11 | 55.0 | 50 |
| GE HRED 20 HB | G 1.1/4" -11 | G 1.1/4" -11 | 58.0 | 50 |
| GE HRED 24 HB | G 1.1/2" -11 | G 1.1/2" -11 | 64.0 | 55 |
