W90 HMO HB
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Наружная резьба BSP, цилиндрическая
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 60°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

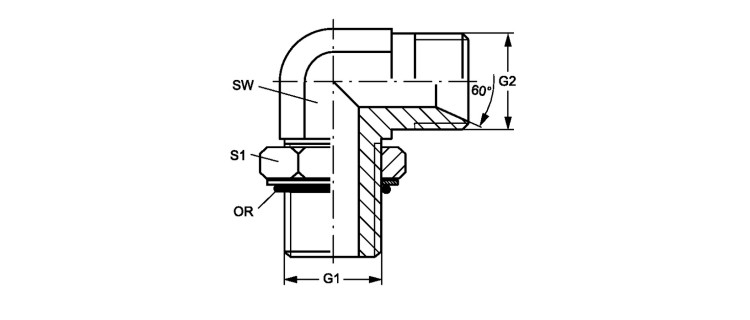

Ввертный штуцер, угол 90°
| Наименование | G1 | G2 | SW mm |
S1 | OR |
|---|---|---|---|---|---|
| W90 HMO 10 HB 02 | M 10 x 1 | G 1/8" -28 | 11 | 14 | 8,00 x 1,50 |
| W90 HMO 12 HB 02 | M 12 x 1,5 | G 1/8" -28 | 18 | 14 | 9,30 x 2,40 |
| W90 HMO 12 HB 04 | M 12 x 1,5 | G 1/4" -19 | 14 | 17 | 9,30 x 2,40 |
| W90 HMO 14 HB 04 | M 14 x 1.5 | G 1/4" -19 | 17 | 19 | 11,30 x 2,40 |
| W90 HMO 14 HB 06 | M 14 x 1.5 | G 3/8" -19 | 24 | 19 | 11,30 x 2,40 |
| W90 HMO 16 HB 04 | M 16 x 1.5 | G 1/4" -19 | 17 | 20 | 13,30 x 2,40 |
| W90 HMO 16 HB 06 | M 16 x 1.5 | G 3/8" -19 | 17 | 20 | 13,30 x 2,40 |
| W90 HMO 18 HB 06 | M 18 x 1,5 | G 3/8" -19 | 19 | 24 | 15,30 x 2,40 |
| W90 HMO 18 HB 08 | M 18 x 1,5 | G 1/2" -14 | 19 | 24 | 15,30 x 2,40 |
| W90 HMO 20 HB 08 | M 20 x 1.5 | G 1/2" -14 | 19 | 27 | 17,30 x 2,40 |
| W90 HMO 22 HB 08 | M 22 x 1.5 | G 1/2" -14 | 19 | 27 | 19,30 x 2,40 |
| W90 HMO 22 HB 12 | M 22 x 1.5 | G 3/4" -14 | 27 | 27 | 19,30 x 2,40 |
| W90 HMO 33 HB 16 | M 33 x 2 | G 1" -11 | 33 | 41 | 29,74 x 2,95 |
| W90 HMO 42 HB 20 | M 42 x 2 | G 1.1/4" -11 | 41 | 50 | 38,00 x 3,00 |
| W90 HMO 48 HB 24 | M 48 x 2 | G 1.1/2" -11 | 48 | 55 | 44,00 x 3,00 |
