Sirius

VEW MG

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

Угол 90°

Материал:

Латунь

Модель:

Резьбовое соединение с регулировкой положения

Соединение 1:

Метрическая гаечная резьба

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Патрубок с режущим кольцом

Форма уплотнения 2:

Внутренний конус 24°

И наши менеджеры свяжутся с Вами в ближайшее время!

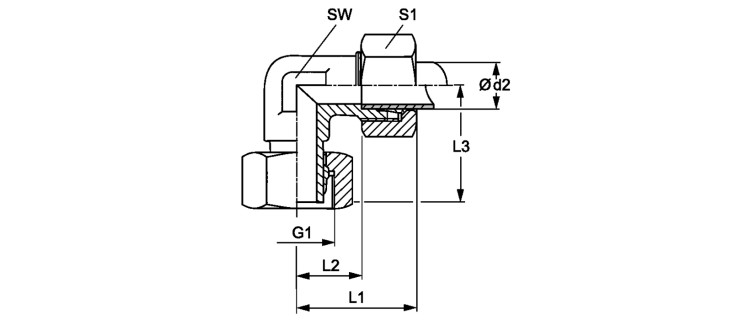

Резьбовое соединение, угол 90°

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	L1 mm	L2 mm	L3 mm	SW mm	S1
VEW NW 04 HL MG	L	6	PN 200	6	M 12 x 1,5	27	12.0	26.0	12	14
VEW NW 06 HL MG	L	8	PN 200	8	M 14 x 1.5	29	14.0	27.5	12	17
VEW NW 08 HL MG	L	10	PN 200	10	M 16 x 1.5	30	15.0	29.0	14	19
VEW NW 10 HL MG	L	12	PN 200	12	M 18 x 1,5	32	17.0	29.5	17	22
VEW NW 13 HL MG	L	15	PN 200	15	M 22 x 1.5	36	21.0	32.5	19	27
VEW NW 16 HL MG	L	18	PN 200	18	M 26 x 1,5	40	23.5	35.5	24	32
VEW NW 20 HL MG	L	22	PN 100	22	M 30 x 2	44	27.5	38.0	27	36
VEW NW 03 HS MG	S	6	PN 400	6	M 14 x 1.5	31	16.0	27.0	12	17
VEW NW 04 HS MG	S	8	PN 400	8	M 16 x 1.5	32	17.0	27.5	14	19
VEW NW 06 HS MG	S	10	PN 400	10	M 18 x 1,5	34	17.5	29.5	17	22
VEW NW 08 HS MG	S	12	PN 400	12	M 20 x 1.5	38	21.5	30.5	17	24
VEW NW 13 HS MG	S	16	PN 250	16	M 24 x 1.5	43	24.5	36.5	24	30
VEW NW 20 HS MG	S	25	PN 250	25	M 36 x 2	54	30.0	49.5	36	46
VEW NW 25 HS MG	S	30	PN 250	30	M 42 x 2	62	35.5	55.0	41	50
