SW MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Переборочное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

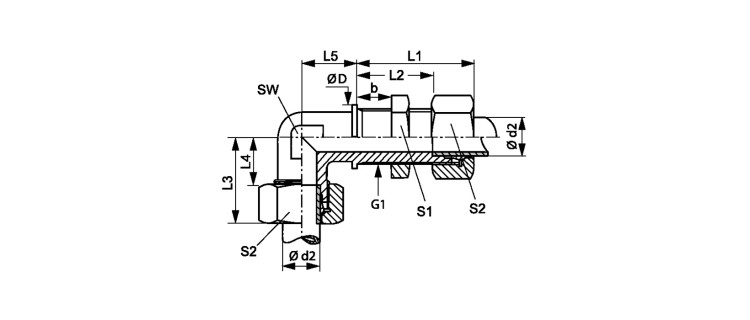

Переборочное резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | Ø D mm |
b mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SW NW 04 HL MG | L | 6 | PN 200 | 6 | M 12 x 1,5 | 17 | 16 | 42 | 27.0 | 27 | 12.0 | 14 | 12 | 17 | 14 |
| SW NW 06 HL MG | L | 8 | PN 200 | 8 | M 14 x 1.5 | 19 | 16 | 42 | 27.0 | 29 | 14.0 | 17 | 12 | 19 | 17 |
| SW NW 08 HL MG | L | 10 | PN 200 | 10 | M 16 x 1.5 | 22 | 16 | 43 | 28.0 | 30 | 15.0 | 18 | 14 | 22 | 19 |
| SW NW 10 HL MG | L | 12 | PN 200 | 12 | M 18 x 1,5 | 24 | 16 | 44 | 29.0 | 32 | 17.0 | 20 | 17 | 24 | 22 |
| SW NW 13 HL MG | L | 15 | PN 200 | 15 | M 22 x 1.5 | 27 | 16 | 46 | 31.0 | 36 | 21.0 | 23 | 19 | 30 | 27 |
| SW NW 16 HL MG | L | 18 | PN 200 | 18 | M 26 x 1,5 | 32 | 16 | 49 | 32.5 | 40 | 23.5 | 24 | 24 | 36 | 32 |
