XVEWO 45 VA
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 45°
Материал:
нержавеющая сталь
Модель:
Резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

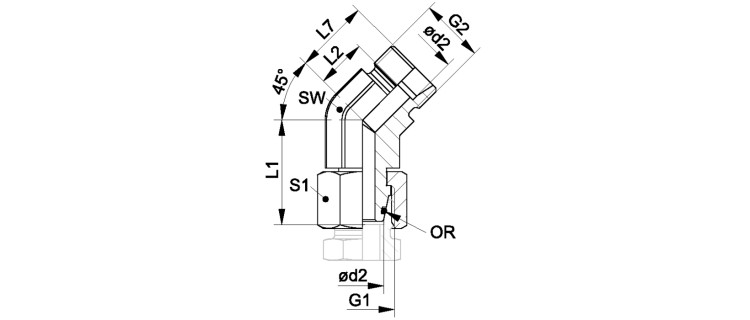

Резьбовое соединение, угол 45°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 + G2 | L1 mm |
L2 mm |
L7 mm |
SW mm |
S1 | OR |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XVEWO 45 NW 04 HL VA | L | 6 | PN 315 | 6 | M 12 x 1,5 | 26.0 | 9.0 | 16.0 | 14 | 14 | 4,0 x 1,5 |
| XVEWO 45 NW 06 HL VA | L | 8 | PN 315 | 8 | M 14 x 1.5 | 27.5 | 12.0 | 27.5 | 14 | 17 | 6,0 x 1,5 |
| XVEWO 45 NW 08 HL VA | L | 10 | PN 315 | 10 | M 16 x 1.5 | 29.0 | 12.0 | 19.0 | 19 | 19 | 7,5 x 1,5 |
| XVEWO 45 NW 10 HL VA | L | 12 | PN 315 | 12 | M 18 x 1,5 | 29.5 | 14.0 | 21.0 | 19 | 22 | 9,0 x 1,5 |
| XVEWO 45 NW 13 HL VA | L | 15 | PN 315 | 15 | M 22 x 1.5 | 32.5 | 17.0 | 24.0 | 22 | 27 | 12,0 x 2,0 |
| XVEWO 45 NW 16 HL VA | L | 18 | PN 315 | 18 | M 26 x 1,5 | 35.5 | 16.5 | 24.0 | 27 | 32 | 15,0 x 2,0 |
| XVEWO 45 NW 20 HL VA | L | 22 | PN 160 | 22 | M 30 x 2 | 38.5 | 18.5 | 26.0 | 30 | 36 | 20,0 x 2,0 |
| XVEWO 45 NW 25 HL VA | L | 28 | PN 160 | 28 | M 36 x 2 | 41.5 | 23.0 | 30.5 | 36 | 41 | 26,0 x 2,0 |
| XVEWO 45 NW 32 HL VA | L | 35 | PN 160 | 35 | M 45 x 2 | 51.0 | 26.5 | 37.0 | 50 | 50 | 32,0 x 2,5 |
| XVEWO 45 NW 40 HL VA | L | 42 | PN 160 | 42 | M 52 x 2 | 56.0 | 26.0 | 37.0 | 50 | 60 | 38,0 x 2,5 |
| XVEWO 45 NW 03 HS VA | S | 6 | PN 630 | 6 | M 14 x 1.5 | 27.0 | 9.0 | 16.0 | 14 | 17 | 4,0 x 1,5 |
| XVEWO 45 NW 04 HS VA | S | 8 | PN 630 | 8 | M 16 x 1.5 | 27.5 | 12.0 | 19.0 | 19 | 19 | 6,0 x 1,5 |
| XVEWO 45 NW 06 HS VA | S | 10 | PN 630 | 10 | M 18 x 1,5 | 30.0 | 13.5 | 21.0 | 19 | 22 | 7,5 x 1,5 |
| XVEWO 45 NW 08 HS VA | S | 12 | PN 630 | 12 | M 20 x 1.5 | 31.0 | 16.5 | 24.0 | 19 | 24 | 9,0 x 1,5 |
| XVEWO 45 NW 13 HS VA | S | 16 | PN 400 | 16 | M 24 x 1.5 | 36.5 | 15.5 | 24.0 | 19 | 30 | 12,0 x 2,0 |
| XVEWO 45 NW 16 HS VA | S | 20 | PN 400 | 20 | M 30 x 2 | 44.5 | 16.0 | 26.5 | 27 | 36 | 16,3 x 2,4 |
| XVEWO 45 NW 20 HS VA | S | 25 | PN 400 | 25 | M 36 x 2 | 50.0 | 18.5 | 30.5 | 36 | 46 | 20,3 x 2,4 |
| XVEWO 45 NW 25 HS VA | S | 30 | PN 400 | 30 | M 42 x 2 | 55.0 | 23.5 | 37.0 | 50 | 50 | 25,3 x 2,4 |
| XVEWO 45 NW 32 HS VA | S | 38 | PN 315 | 38 | M 52 x 2 | 63.0 | 21.0 | 37.0 | 50 | 60 | 33,3 x 2,4 |
