Sirius

VR ED MG

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Латунь

Модель:

Ввертное резьбовое соединение

Соединение 1:

Наружная резьба BSP, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма E

Форма уплотнения 2:

Внутренний конус 24°

И наши менеджеры свяжутся с Вами в ближайшее время!

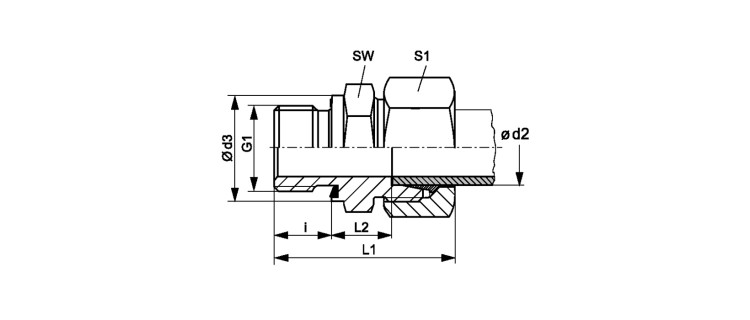

Ввертное резьбовое соединение

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	Ø d3 mm	i mm	L1 mm	L2 mm	SW mm	S1
VR NW 04 HL ED MG	L	6	PN 200	6	G 1/8" -28	14.0	8	31.0	8.5	14	14
VR NW 06 HL ED MG	L	8	PN 200	8	G 1/4" -19	18.7	12	37.0	10.0	19	17
VR NW 10 HL ED MG	L	12	PN 200	12	G 3/8" -19	22.0	12	39.0	12.5	22	22
VR NW 13 HL ED MG	L	15	PN 200	15	G 1/2" -14	26.7	14	43.0	14.0	27	27
VR NW 16 HL ED MG	L	18	PN 200	18	G 1/2" -14	26.7	14	45.0	14.5	27	32
VR NW 20 HL ED MG	L	22	PN 100	22	G 3/4" -14	32.0	16	49.0	16.5	32	36
VR NW 25 HL ED MG	L	28	PN 100	28	G 1" -11	39.7	18	52.0	17.5	41	41
VR NW 32 HL ED MG	L	35	PN 200	35	G 1.1/4" -11	49.7	20	59.0	17.5	50	50
VR NW 40 HL ED MG	L	42	PN 200	42	G 1.1/2" -11	55.0	22	69.0	19.0	55	60
VR NW 03 HS ED MG	S	6	PN 400	6	G 1/4" -19	18.7	12	40.0	13.0	19	17
VR NW 04 HS ED MG	S	8	PN 400	8	G 1/4" -19	18.7	12	42.0	15.0	19	19
VR NW 06 HS ED MG	S	10	PN 400	10	G 3/8" -19	22.0	12	43.0	15.0	22	22
VR NW 08 HS ED MG	S	12	PN 400	12	G 3/8" -19	22.0	12	45.0	17.0	22	24
VR NW 13 HS ED MG	S	16	PN 250	16	G 1/2" -14	26.7	14	51.0	18.5	27	30
VR NW 16 HS ED MG	S	20	PN 250	20	G 3/4" -14	32.0	16	58.0	20.5	32	36
VR NW 20 HS ED MG	S	25	PN 250	25	G 1" -11	39.7	18	65.0	23.0	41	46
VR NW 25 HS ED MG	S	30	PN 250	30	G 1.1/4" -11	49.7	20	70.0	23.5	50	50
