XSVM
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Переборочное ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

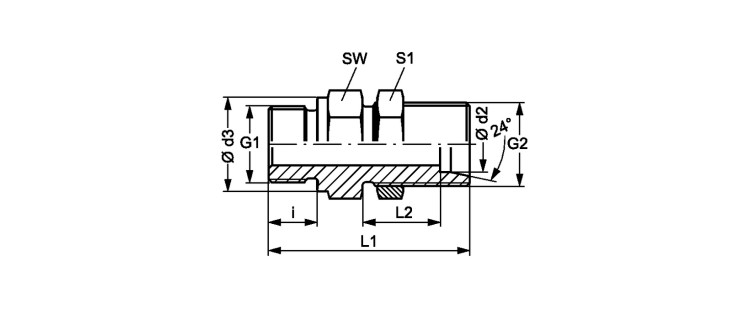

Переборочное ввертное резьбовое соединение
Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | Ø d3 mm |
i mm |
L1 mm |
SW mm |
S1 |
---|---|---|---|---|---|---|---|---|---|---|---|
XSVM NW 13 HS | S | 16 | PN 400 | 16 | M 22 x 1.5 | M 24 x 1.5 | 27 | 14 | 68.0 | 32 | 32 |
XSVM NW 16 HS 22 | S | 20 | PN 400 | 20 | M 22 x 1.5 | M 30 x 2 | 27 | 14 | 70.0 | 41 | 41 |
XSVM NW 16 HS 26 | S | 20 | PN 400 | 20 | M 26 x 1,5 | M 30 x 2 | 31 | 16 | 72.0 | 41 | 41 |
XSVM NW 20 HS 26 | S | 25 | PN 400 | 25 | M 26 x 1,5 | M 36 x 2 | 31 | 16 | 75.0 | 41 | 46 |
XSVM NW 20 HS 30-1.5 | S | 25 | PN 400 | 25 | M 30 x 1.5 | M 36 x 2 | 36 | 16 | 75.0 | 41 | 46 |
XSVM NW 25 HS 30-1.5 | S | 30 | PN 400 | 30 | M 30 x 1.5 | M 42 x 2 | 36 | 16 | 79.0 | 50 | 50 |
XSVM NW 25 HS 38-1.5 | S | 30 | PN 400 | 30 | M 38 x 1.5 | M 42 x 2 | 44 | 16 | 79.0 | 50 | 50 |
XSVM NW 25 HS 45-1.5 | S | 30 | PN 400 | 30 | M 45 x 1.5 | M 42 x 2 | 52 | 16 | 79.0 | 55 | 50 |
XSVM NW 32 HS 38-1.5 | S | 38 | PN 315 | 38 | M 38 x 1.5 | M 52 x 2 | 44 | 16 | 81.5 | 60 | 65 |
XSVM NW 32 HS 45-1.5 | S | 38 | PN 315 | 38 | M 45 x 1.5 | M 52 x 2 | 52 | 16 | 81.5 | 60 | 65 |
