DG 90
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Поворотное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Шарикоподшипник
И наши менеджеры свяжутся с Вами в ближайшее время!

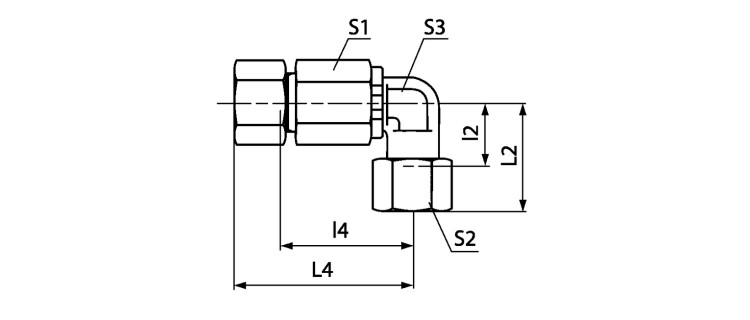

Поворотное резьбовое соединение, угол 90°, шарикоподшипник
Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | L2 mm |
l2 mm |
L4 mm |
l4 mm |
S1 | S2 | S3 |
---|---|---|---|---|---|---|---|---|---|---|
DG 90 NW 03 HS | S | 6 | PN 250 | 31 | 16.0 | 59.0 | 44.5 | 22 | 17 | 17 |
DG 90 NW 04 HS | S | 8 | PN 250 | 32 | 17.0 | 59.0 | 44.5 | 22 | 19 | 17 |
DG 90 NW 08 HS | S | 12 | PN 250 | 38 | 21.5 | 72.0 | 55.5 | 30 | 24 | 22 |
DG 90 NW 13 HS | S | 16 | PN 250 | 43 | 24.5 | 73.0 | 54.5 | 30 | 30 | 22 |
DG 90 NW 16 HS | S | 20 | PN 250 | 48 | 26.5 | 94.5 | 72.5 | 41 | 36 | 36 |
DG 90 NW 20 HS | S | 25 | PN 250 | 54 | 30.0 | 95.5 | 71.0 | 41 | 46 | 36 |
DG 90 NW 25 HS | S | 30 | PN 250 | 62 | 35.5 | 116.0 | 89.0 | 60 | 50 | 50 |
DG 90 NW 32 HS | S | 38 | PN 250 | 72 | 41.0 | 117.0 | 86.5 | 60 | 60 | 50 |
